Marquage composants

Lorsque l'on restaure un vieux poste de radio, on est bien entendu confronté au problème du décodage du marquage des composants; en effet, sur ces anciens composants, la notation y est elle aussi ancienne...

Cette page ne regroupe pas tous les modèles de condensateurs et tous les codes couleurs, elle n'a pour vocation que d'aider les débutants à déchiffrer les composants majoritairement utilisés en TSF.

Prenons l'exemple des condensateurs:

Les 4 cas de notation ancienne les plus courants y sont représentés.

- Le µµF aussi noté mmF correspond au pF               250µµF = 250pF

- Le cm a aussi tenté, à une époque de s'imposer. 1cm = 1.113 pF on peut donc sans trop de risques assimiler le cm au pF...  5000cm = 5565pF

- MF ou mF ou encore MFD ne correspond pas à milli Farad mais bien à micro Farad ( µF ) !!!  25 MFD = 25µF

- Attention à la typographie ! sur le condensateur du bas il ne s'agit pas de µµF mais bien de µF, malgré les deux "u" collés !!! le millième de µF correspond au nanofarad, ainsi, 50/1000 de µF correspond à 50nF

La prudence est de rigueur lors du remplacement de ces composants, attention aux pièges qui se cachent...

Un tableau pour les conversions:

microfarad 1µF = 10-6 F
nanofarad 1 nF = 10-9F = 1/1000e µF
picofarad 1 pF = 10-12F

Passons à présent aux résistances:

Il existe plusieurs sortes de résistances, et plusieurs notations.

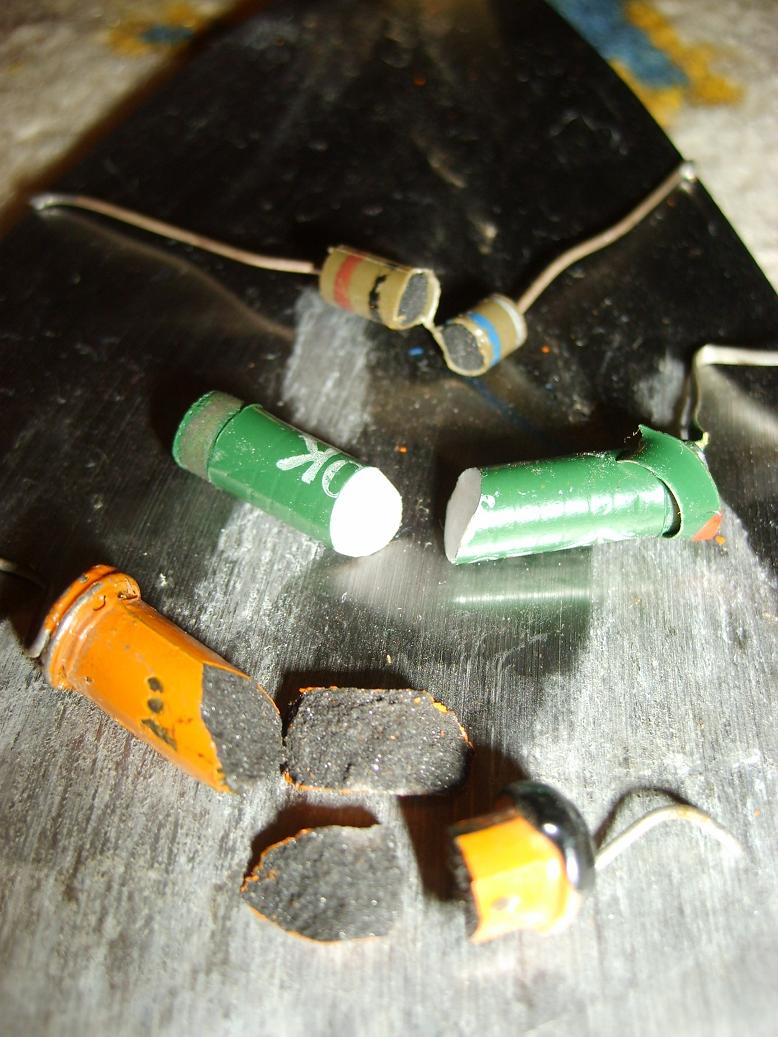

- 1er cas: la valeur y est notée  clairement (la résistance verte) : " 400k "  soit 400 000 ohms, rien de plus simple !

-2éme cas, très répandu : le code couleur.

pour les anciennes résistances:

Le code couleur:

Noir   0

Marron   1

Rouge   2

Orange   3

Jaune   4

Vert   5

Bleu   6

Violet   7

Gris   8

Blanc   9

 Le principe est le même que sur les résistances modernes, seule la disposition et la forme des anneaux changent.

La couleur du corps représente le 1er chiffre significatif
La couleur du bout représente le 2eme chiffre significatif
La couleur du point au centre représente le chiffre multiplicateur.

la  couleur or ou argent (ou rien) représente la tolérance (rien: 20% argent 10% or 5%)

Exemple:

  Une résistance toute orange avec le bout noir..

corps, bout, point...

orange: 3  noir: 0 orange: 3

30 x 10^3  =  30 000 ohms ou 30kohms      +/-  20% la mesure à l'ohmmètre révèlera qu'elle fait 33k, elle est donc bonne !

pour les résistances plus modernes ( notation à anneaux, ex: résistance du haut coupée en 2 sur la photo du haut  ), "corps, bout, point" est remplacé par "anneau n° 1,2,3 + tolérance" (rien: 20% argent 10% or 5%)

le principe reste cependant le même

J'espère que mes explications seront suffisamment claires.!
