Maintenant que la voie droite de l'ampli est cablée, il est temps de procéder à quelques essais.
En effet, de mon point de vue, il est plus simple de cabler une des voies de l'ampli, valider/corriger le fonctionnement avant de cabler l'autre moitié.
Cabler un demi ampli permet d'éviter de reproduire des erreurs sur l'autre moitié de l'ampli.
Contrôles de tension effectués:
Chauffage : 6,3V : OK
HT: 290V à vide : OK
Tension commande relais : 5VDC : OK
Tension polarisation : 0V ---> Problème
Le premier problème concerne la polarisation : je devrais avoir -42V mais je n'ai rien. Le souci venait d'une erreur dans le schéma que j'ai modifié depuis. J'ai résolu le problème par l'ajout d'un petit transfo externe que j'ai trouvé dans mon bazar. Je ne sais pas d'où il provient, mais il fournit plusieurs tension au secondaire qui additionnées donnent 55V alternatifs. J'obtient donc désormais une 40aine de volts de tension négative pour la polarisation.
Voici la procédure de préréglage aimablement fournie par Raphaël:
"Avant la mise en place des EL84 et de la haute tension, vous réglez la tension négative au maximum sur chaque canal avec les résistances variables du milieu sur la carte alim. Vous devez retrouver cette tension négative sur les broches N° 2 des EL84. Cette étape est impérative, la présence de la tension négative sur les grilles de commande est la première chose à contrôler.
Là, vous pouvez mettre les EL84 et la haute tension. Puis vous tournez lentement chaque résistance variable du milieu sur la carte alim afin d'obtenir un courant de repos dans les EL84, par exemple 10 mA soit 0,10 V sur les 10 ohms, donc sur chaque canal. Ensuite avec les deux autres résistances variables, vous réglez de façon à avoir 0V entre les cathodes des EL84 (broche 5), ceci pour chaque canal. Lorsque vous avez 0V entre les cathodes le Push Pull est équilibré, pas de courant entre les cathodes, donc même courant dans les tubes. Alors vous pouvez régler le courant de repos en vérifiant que l'équilibrage ne bouge pas, auquel cas vous revenez sur les résistance d'équilibrage pour remettre 0V. Ne réglez pas tout de suite à 37 mA, mettez moins, 25 mA par exemple car le courant peut changer avec le rodage des tubes"
--> J'ai suivi cette procédure et ai pu régler correctement la polarisation.
Essais de fonctionnement:
La mise en route est toujours périlleuse. Mais si on surveille bien les tensions il ne doit pas y avoir de grosse surprise ou de danger particulier.
Liste des problèmes rencontrés et solutions:
- La temporisation max de 10 secondes est trop courte, les condensateurs n'ont pas le temps de bien se charger ce qui crée un fort appel de courant à la fin de la tempo, et risque de fatiguer le transfo.

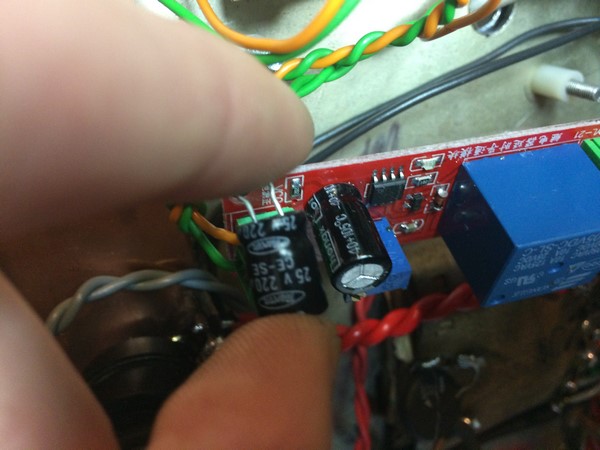

----> Solution : augmenter la tempo au delà de 10 secondes en augmentant le condensateur de 100µF à 220µF la tempo maximum passe de 10s à environ 20 secondes.
- Toujours avec la tempo : le relais a du mal à coller, il faut parfois tapoter le relais pour que le contact se fasse.
----> Analyse : Au début j'ai soupconné le relais d'avoir charbonné ou quelque chose du genre. Après démontage et contrôle, il s'avère que c'est un relais un peu hors tolérance (vous vous attendiez à quoi avec la carte tempo la moins cher du marché ? héhé) Pour qu'il colle efficacement, il lui faut une tension proche de 6V environ et pas seulement 5V. Avec 5V le contact n'est pas assez attiré par l'électro-aimant et donc le contact ne bouge pas sauf si on le tapotte.
----> Solution : changer le régulateur de l'alim 5V (LM7805) par un LM7806 pour que l'alim envoie 6V à la carte tempo. Cette surtension n'affectera pas les autres relais car 1V en plus c'est dans les tolérances, mais ça suffit à régler mon problème.
On pourrait simplement changer le relais, mais ça coute plus cher qu'un régulateur (LM7806: 0,5€) et je suis pas sur de pas avoir le même souci, avec les composants chinois on est sûr de rien !
- Après allumage, l'ampli accroche violemment en faisant un bruit de mitrailleuse (ou de 2CV).
----> Analyse : en débranchant la contre réaction, le phénomène disparait. Après réflexion, je me dis que le transfo de sortie doit être à l'envers, la contre réaction étant inversée ça devient une réaction, donc accrochage.
----> Solution : inverser les fils au primaire du transfo de sortie !
- L'ampli emmet un fort ronflement en permancence
----> Solution : le châssis n'était pas relié à la masse, oubli lors du cablâge.
- Le réglage Baxandall induit une très légère ronflette
----> Analyse : mauvais blindage des fils baxandall ou parasites générés par les diodes de redressement qui se trouvent à proximité. Une solution serait de blinder les fils de liaison entre lampe et carte baxandall. Non testé, ronflette diminuée par réagencement et raccourcissement des fils de liaison.
Câblage de la deuxième voie et correction des défauts:

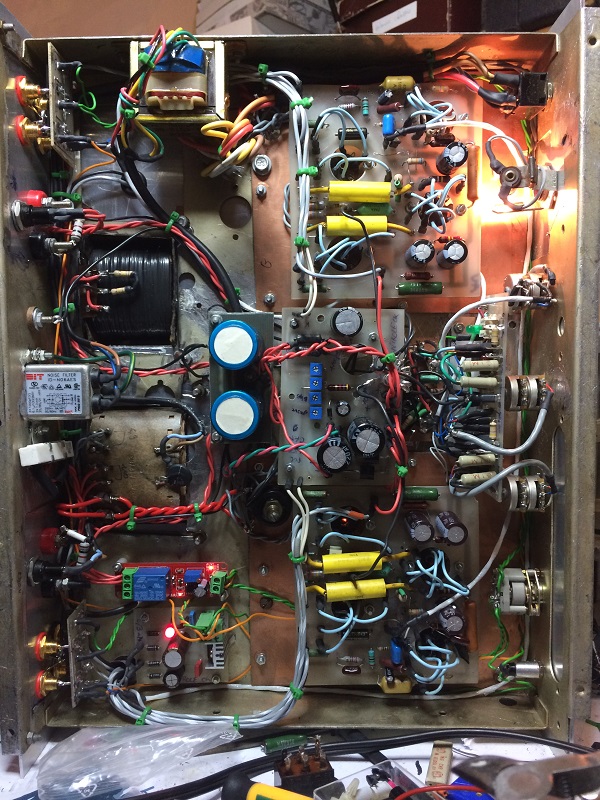

Ci dessous voici le câblage terminé (il reste les fils blindés baxandall à câbler)
Le transfo de polarisation a été fixé sous le châssis.

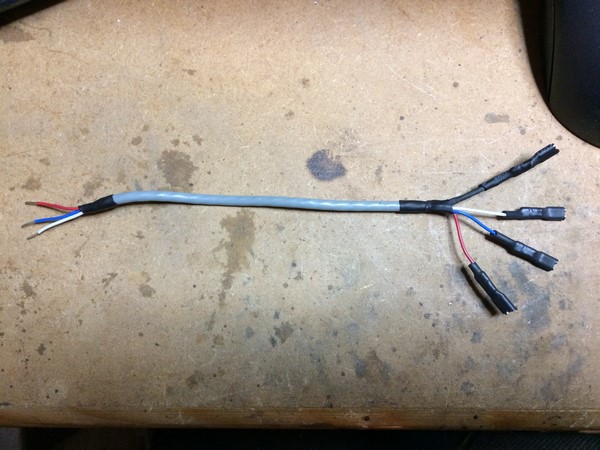

Réalisation des fils blindés reliant la carte baxandall aux potentiomètres de réglage :
Essais en stéréo et fermeture du châssis:
Ci dessous quelques photos du châssis : la plaque de fermeture et les joues en bois ont été installé.
Il manque encore le capotage des transfos qui évitera de toucher une connectique sous tension !

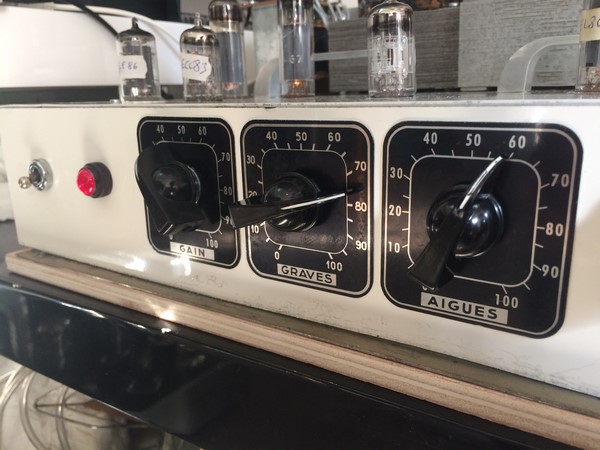

Les plaques "gain" "graves" "aigues" proviennent d'un vieil ampli de sono à lampes démonté (de mauvaise qualité)
Le voyant est en fait rouge et non
rose !

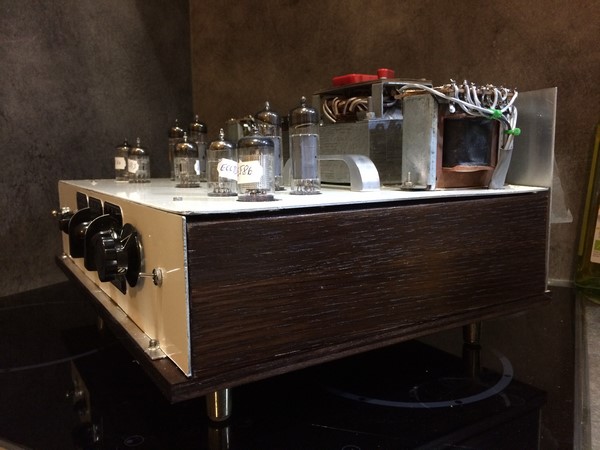

Détail des joues en chêne : un
insert en aluminium poli sera installer dans l'interstice en haut de la
joue en bois qui participera à maintenir le futur capotage en tôle
perforée qui protègera les transfos.
Au niveau de l'écoute, cet ampli est vraiment bon. Très bonne dynamique, beaucoup de détails, des basses agréables. Mes enceintes sont en revanche mauvaises (des Technics SB-5 avec un rendement minable de 87db/W) et ça s'entend vraiment.
La prochaine étape est découter cet ampli sur des enceintes à haut rendement (supérieures à 93db/W) et de qualité.
Au niveau de l'écoute, cet ampli est génial pour écouter des vinyls de rock psychédélique, très à l'aise sur de la pop, de l'électro des années 70-80, du Jazz, du classique, du reggae, de la trance-tek... Je l'ai trouvé moins bon sur les sons, type rock, rap, electro minimale. Mais ça vient en grande partie des enceintes.
Et comme le veut la tradition, voici la video finale de fonctionnement !
