Emetteur AM Petites Ondes

Ou comment faire revivre sa collection de radios grâce à un émetteur "maison"


Pourquoi un émetteur ?

    Lorsque l'on commence à avoir un certains nombre de radios, il n'est pas toujours aisé de faire des démonstrations du fonctionnement de celles-ci. En effet, si comme moi on habite en milieu urbain, les sources de parasites peuvent être nombreuses (alims à découpage, courants CPL, ampoules éco...) si bien qu'il est difficile d'obtenir une réception de bonne qualité sans sortir les antennes cadres amplifiées.

De plus, les émissions AM sont condamnées à moyen terme, il faudra donc trouver une solution pour à l'avenir faire fonctionner nos chères radios !

Voilà le but de cet émetteur PO expérimental, faire revivre la collection de radios en diffusant ma propre musique, ou en relayant le signal d'une webradio, par exemple, sur tous les postes de la collection, sans avoir à faire de branchements particuliers ou accorder en permanence des antennes cadre.

Je rappelle qu'il est bien sûr interdit d'émettre sans license sur la bande PO !!

A titre personnel, j'ai choisi de brider suffisamment cet émetteur pour qu'il n'emette pas en dehors de chez moi, d'autant plus que j'habite pas très loin d'un aéroport, et j'ai pas très envie de me faire trianguler...

Il est possible d'obtenir le même résultat (en moins puissant ?) en connectant une source BF à l'entrée "modulation externe" d'un générateur HF, et une antenne au niveau de la sortie HF, mais le mien datant des années 30, je préfère le ménager.


Choix du schéma :


     Il ne s'agit pas de réinventer l'eau chaude, il y a beaucoup de schémas d'émetteurs disponnibles sur internet et dans les vieux livres de TSF.

Il est possible d'en réaliser à transistors, ou avec des lampes. Possédant un gros stock de pièces détachées de postes à lampes, j'ai choisi de réaliser mon émetteur avec des tubes, ce sera plus solide et plus marrant à construire, je maitrise mal les montages à semi conducteurs, la moindre fausse manip peut faire dégager des transistors, alors qu'une lampe...

J'ai choisi un schéma éprouvé d'André Cayrol, qui avait déjà été adapté et construit par Frédéric Abignoli. Vous pouvez trouver sa réalisation ICI.

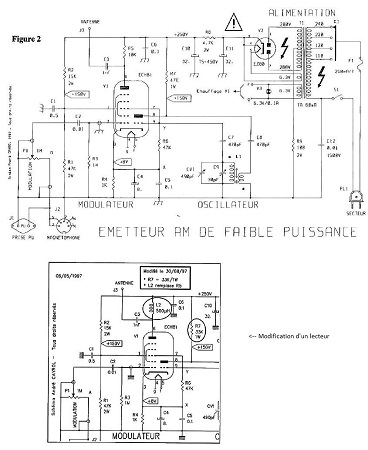

Le schéma d'origine, qui était parru dans le magasine Rétro-Phonia:

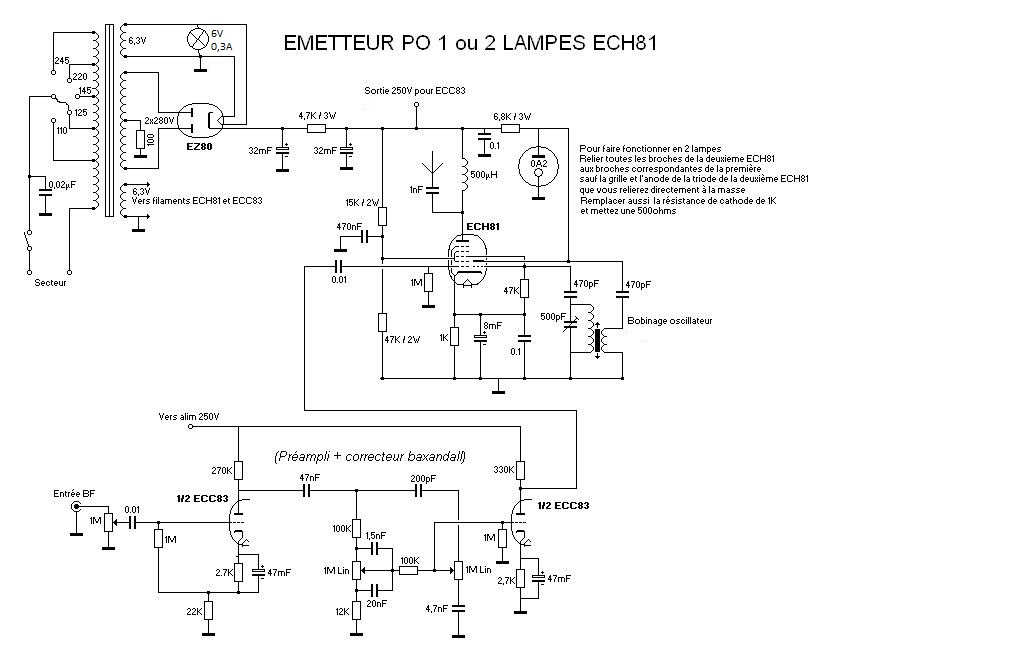

La partie alimentation est assez classique, ayant utilisé un transfo qui délivre une HT de 280V j'ai placé une résistance de 100ohm 2W entre le point milieu de l'enroulement HT et la masse.
Sur mon transfo je n'ai qu'un seul enroulement 6.3V, et un enroulement 5V non utilisé.

La lampe OA2 sert à stabiliser la HT, et évite les dérives de l'émetteur. J'ai choisi une résistance chutrice assez costaude pour dissiper la chaleur de la régulation.
A noter que suite aux essais j'ai dû blinder la liaison entre la OA2 et l'ECH81 car bouger le fil faisait changer l'accord de l'émetteur (un battement apparaissait), vu que ce fil passe près de la bobine oscillatrice qui n'est pas blindée.


Frederic avait ajouté un préampli BF et un réglage Baxandall à l'aide de la ECC83. J'ai laissé cette partie du schéma car c'est tout de même bien pratique de pouvoir régler les aigus et les basses au niveau de l'émission, car mes radios n'ont pas toutes de réglage de tonalité.
Il faut blinder l'arrivée BF pour éviter la ronflette. Je n'avais pas prévu initialement de percer un trou supplémentaire en façade pour le réglage des graves; mais j'ai fini par le faire pour avoir tous les réglages en façade.

Pour la partie oscillatrice-modulatrice, la ECH81, il est nécessaire de blinder la sortie d'antenne (cable coaxial) et d'utiliser des connexions assez courtes. J'ai été obligé de blinder la liaison au CV et les cables de la bobine oscillatrice car quand les fils bougeaient l'accord changeait.

Cette bobine peut être prélevée sur un vieux bloc d'accord de TSF, mais on risque d'être un peu décalé en fréquence (la valeur de la MF).



Choix du boitier :

     Pour construire cet émetteur, le mieux est de choisir un boitier métallique, qui garantira un blindage efficace. On peut partir d'un vieux châssis radio, ou un ancien appareil de mesure ou autre qui part au rebus. Ne pas hésiter à prendre un boitier un peu grand qui permettra des évolutions futures.  TOUT l'émetteur a été construit avec des pièces de récupération.

J'avais récupéré il y a bien longtemps, un vieux générateur HF (?) qui possédait une alimentation séparée non d'origine, et ce géné HF était complètement hors d'usage. Les bobinages avaient été refabriqués "à l'arrache", il y avait beaucoup de bidouillages et pas de schéma. J'ai décidé de démonter les anciennes cartes et de ne garder que le boitier, qui est de très bonne facture. Il est peint avec une peinture vermiculée kaki que je trouve sympa, et l'entraînement du CV qui est une véritable pièce d'horlogerie, permet un réglage très précis grâce à une démultiplication débrayable.



Les bobines étaient artisanales, pas mal de bidouillages, je l'ai démonté sans regrets.

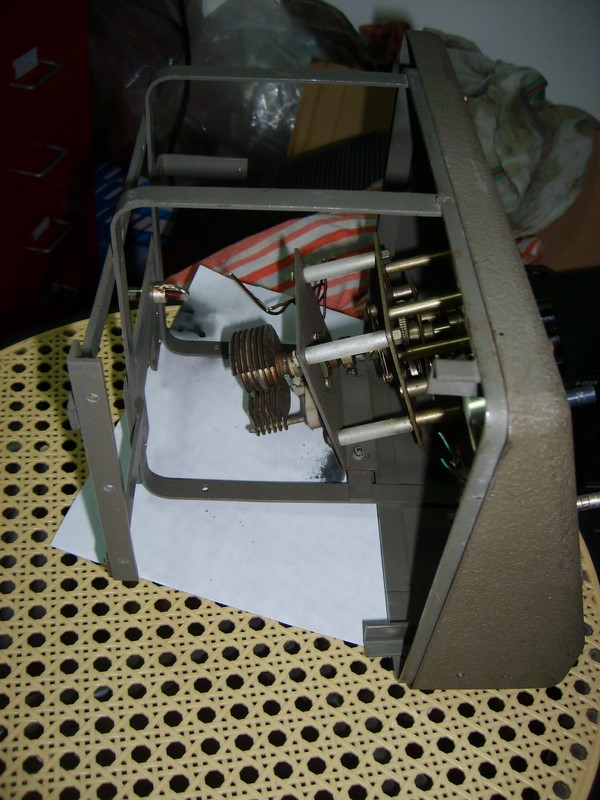

Après avoir vidé les cartes, il reste l'ossature, le CV et sa démultiplication.



J'ai alors fixé deux plaques d'epoxy cuivré qui étaient périmées, que j'ai découpé à la bonne taille.



J'ai dégotté dans mon stock de pièces un transfo de poste TSF qui sera compatible.J'ai eu du mal à déterminer l'emplacement exact, compte tenu de l'encombrement.

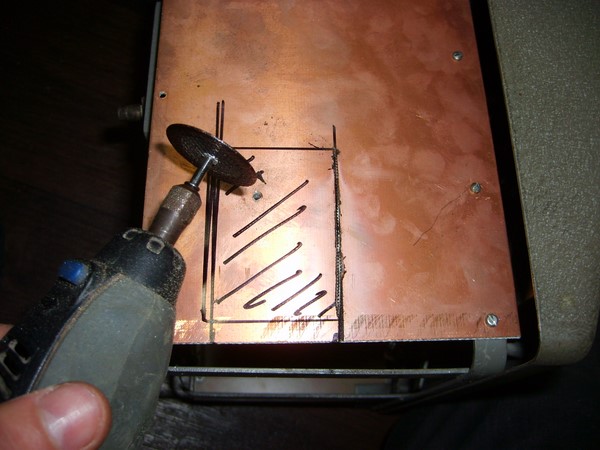

Le percage de l'emplacement du transfo s'effectue à la dremel munie d'un disque de découpe adapté.

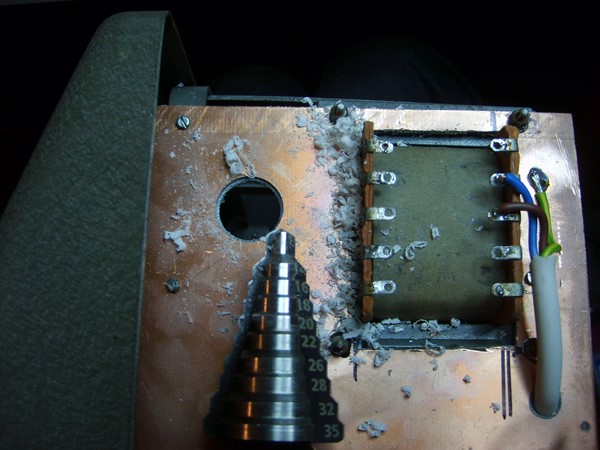

Pour les trous accueillant les supports de lampe, je me sers d'un forêt à palliers.



Mise en place des composants :


La lampe OA2 a été enfichée et dépasse au niveau de l'accouplement CV-démultiplication, ça ne gêne en rien la rotation complète du CV.

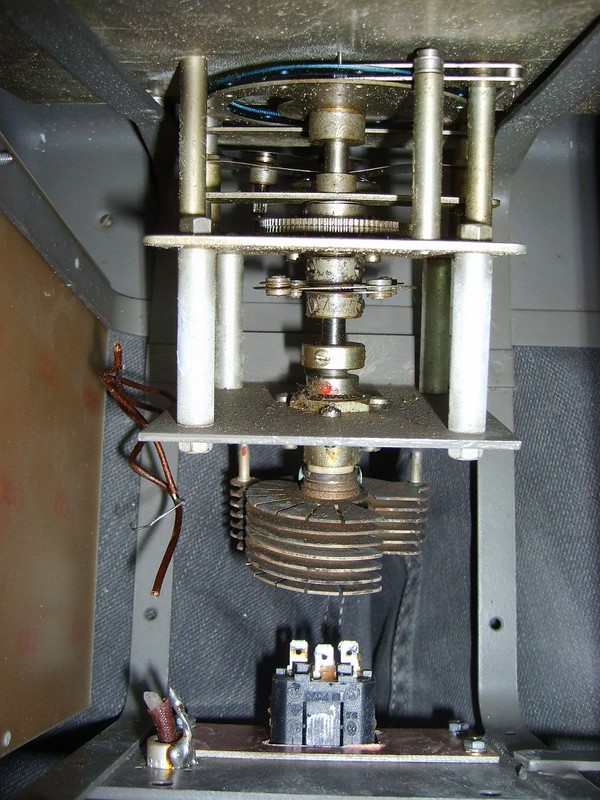

D'ailleurs en parlant du CV, je vous laisse admirer cette belle pièce ! En tirant sur la commande, celà enclenche la vitesse démultipliée, permettant un réglage fin. Cet ensemble démultiplication-cadran est de marque Thomas Wireless.

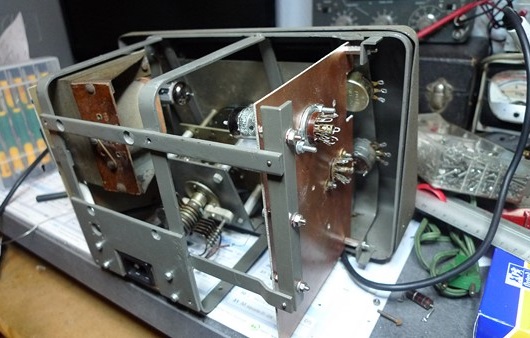

Une platine sera utilisée pour la partie alimentation, l'autre pour la partie émetteur. J'ai démonté le vieux commutateur et le potentiomètre pour fixer les neufs.



En partie droite on trouve la ECC83 ainsi que la ECH81, en partie gauche la redresseuse EZ80 et la lampe à gaz OA2

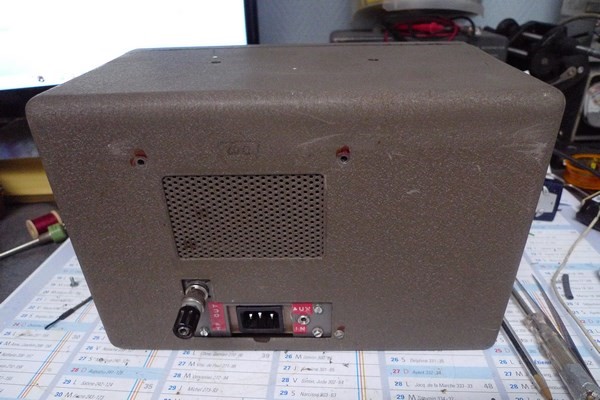

J'ai remplacé la prise non-standard présente à l'origine (alim séparée) par une prise 3 broches standard. J'ai boulonné une plaque en epoxy pour la fixer, et j'ai remplacé le connecteur non standard qui était présent à gauche par une sortie d'antenne BNC. Le trou d'origine est un peu trop grand, avec le recul j'aurai pu rajouter une rondelle pour bien répartir le serrage, mais en fait ça tient déjà bien comme ça.



Le CV d'origine avait une capacité trop faible, environ 100pF. Je pense qu'il était prévu pour supporter des hautes tensions car il est en stéatite et l'écartement des lames est plus grand que sur un CV de radio, d'où la faible capacité de ce CV malgré un encombrement assez grand.

J'avais prévu de le réutiliser, mais en fait je crains de ne pas pouvoir couvrir toute la gamme PO avec seulement 100pF au lieu de 500pF, et adapter la bobine oscillatrice c'est fastidieux.

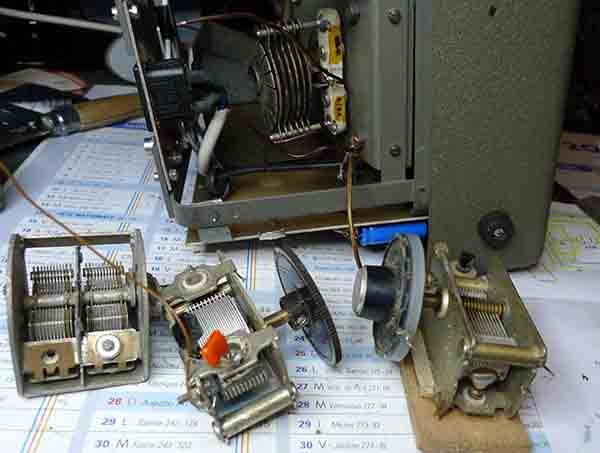

J'ai trouvé 3 candidats potentiels pour remplacer le CV tout en gardant la démultiplication.
Ces CV font environ 500pF, et leur axe est assez long. Ils possèdent sur les joues des trous déjà filetés pour les fixer contre une façade. J'ai trouvé deux CV simple cage identiques (mais avec des axes de longueur différentes), ainsi qu'un CV double cage de TSF. Leur encombrement est calculé pour que le boitier puisse être remonté, faut pas qu'ils soient trop longs !...

J'ai testé ces CV à l'ohmmètre en actionnant le CV, pour m"assurer de l'absence de court circuit entre les lames.



Pour remplacer le CV, l'opération est assez simple, tout étant démontable sur ce châssis très bien conçu.
Après avoir déposé deux boulons, l'ensemble CV-démultiplication-cadran sort d'un seul tenant.
Il s'uffira alors de retirer les 4 vis qui maintiennent la plaque porte-CV à la démultiplication, et défaire l'accouplement de l'axe CV à la démultiplication.

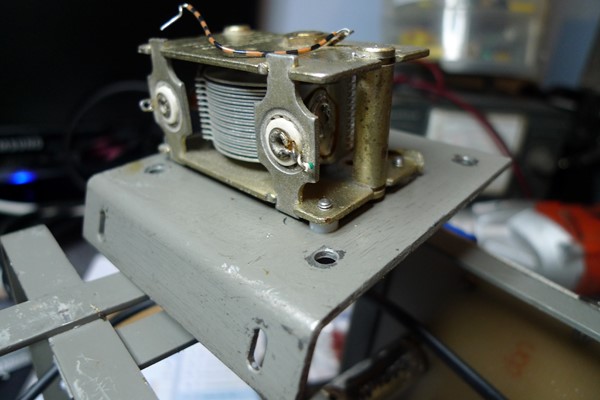

Voici le nouveau CV, on remarquera les entretoises en plastique qui ecartent le CV de la plaque-support, et évite de forcer lors du serrage, sur les composants du CV qui dépassent légèrement.

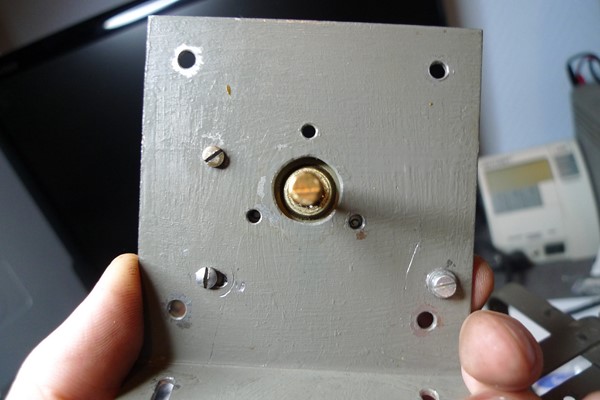

L'ancien CV était fixé par trois vis ainsi qu'un écrou de serrage central, il m'a suffit de repercer 3 trous pour passer les nouvelles fixations. le CV est légèrement de biais car je n'aurai pas pu serrer les boulons qui maintiennent la plaque à la démultiplication



Et voilà ! le nouveau CV est en place, en comparaison avec l'ancien.


Fabrication du bobinage PO:

Comme je n'ai pas envie de massacrer un bloc d'accord, et que j'ai envie d'essayer de faire mes propres bobinages, j'ai bobiné le bobinage PO.
Je suis parti d'un mandrin de 28mm sur lequel j'ai bobiné 100 spires de fil émaillé de 0.25 (de récup !) avec une prise à 25 tours.

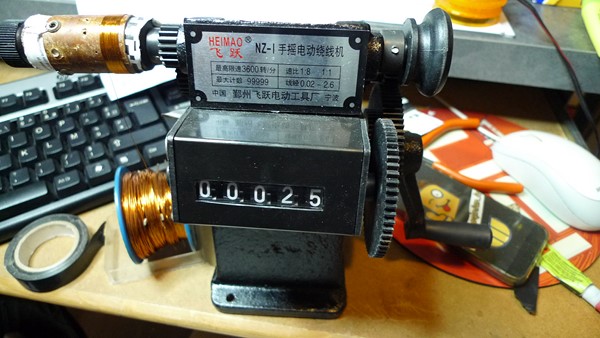

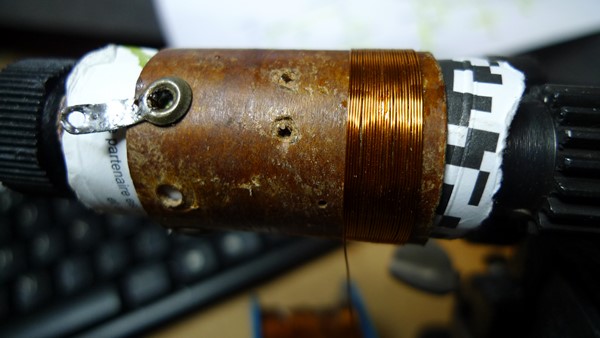

Les cônes de centrage de la bobineuse étant trop étroits, j'ai calé cette dernière avec une épaisseur de carton:

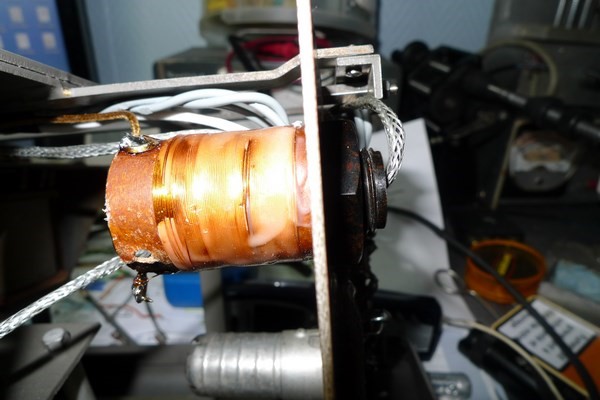

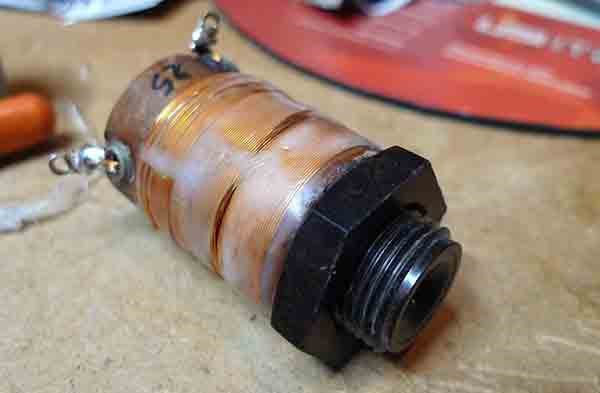

J'ai ensuite enduit la bobine de cire et j'ai collé l'embase d'un vieux condo pour pouvoir la fixer au châssis.



Et voilà !


Câblage:

Pour réaliser cet émetteur, je n'ai pas étudié de plan de cablâge. Si c'etait à refaire, je ne placerai pas les lampes au même endroit, car une fois fini on se rend toujours compte qu'on aurait pu raccourcir des liaisons, ou implanter un composant différemment.

Voici la platine d'alimentation:

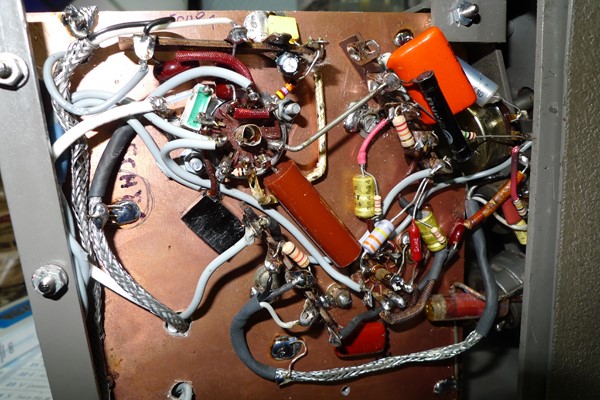

La câblage côté émetteur, il me reste la ligne d'arrivée BF à câbler.



D'ailleurs, j'ai déjà percé un trou et j'y ai connecté un jack femelle, visible en haut de l'image..



Entre l'entrée jack et l'entrée BF de l'émetteur, je vais intercaler mon petit montage habituel pour mixer les canaux stéréo. Ainsi je pourrai connecter un cable jack-jack standard entre l'émetteur et la source (lecteur MP3, PC..) avec au besoin un adaptateur jack --> RCA, et les canaux seront mixés directement pour attaquer le préampli de l'émetteur en mono.




Essais:

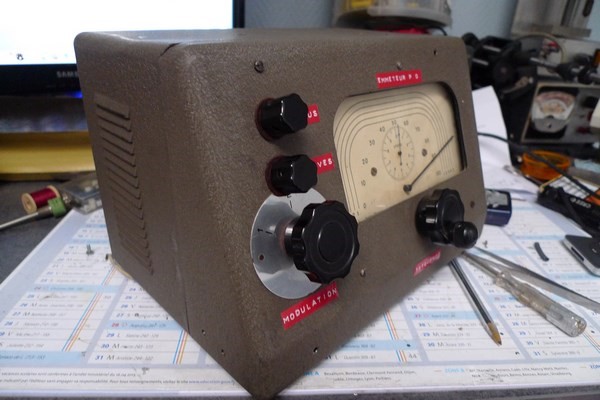

L'émetteur étant terminé, il est temps de passer aux essais d'émission !





On démarre le bazar en surveillant les tensions HT, jusque là tout va bien. Je connecte un MP3 en entrée BF.
On en profite pour constater que la lampe de cadran que j'ai rajouté fonctionne !



Je cable une antenne en sortie de l'émetteur (2m de fil)
A l'aide d'un petit poste à lampes, je balaye la fréquence PO. Je ne trouve rien.

Je décide de faire une liaison émetteur-récepteur directement par la prise antenne. Je reçois ma station, super !
La puissance n'est cependant pas du tout suffisante.

Après quelques essais, il s'avère que la lampe ECH81 est pompée.
Je la remplace et le résultat est flagrant. Je peux émettre dans tout l'appartement même si l'antenne n'est pas terrible !

Conclusion : se méfier des vieilles ECH81

Il reste un problème à régler, je ne couvre pas toute la bande PO mais seulement le début, avec le CV de l'émetteur qui est en position quasi fermée.
Je compte essayer de rajouter un condensateur fixe et/ou ajustable en parallèle du CV pour corriger la plage de réglage.

La puissance est largement suffisante pour mon usage, pour augmenter la portée il est possible d'ajouter une autre ECH81, ou même de construire un cadre accordé en récupérant le bobinage PO d'un vieux cadre antenne de TSF, avec une prise à 8 spires par ex, avec un petit CV en parallèle du bobinage pour l'accorder.

On peut connecter à l'extrémité du bobinage une antenne téléscopique par exemple.



Voici une démonstration avec quelques postes en fonctionnement dans la pièce d'à côté... Génial !



Si vous construisez votre émetteur, n'hésitez pas à m'envoyer des photos !
