Modulateur UHF / Mire 625L

Ou comment afficher une image sur un vieux TV depuis l'arret des émissions analogiques ...


Préambule:

Depuis l'arret des émissions TV analogiques en 2011, tous les vieux TV n'ayant pas de prise péritel pour recevoir la TNT sont voués à être inutilisables.
Cependant, des solutions existent pour continuer à utiliser ces téléviseurs anciens et permettre de sauvegarder ce patrimoine.

Nous pouvons utiliser un décodeur TNT (ou tout autre appareil source comportant une prise péritel ou RCA) en complément d'un modulateur UHF, qui va convertir le signal pour pouvoir recevoir une image via la prise d'antenne du TV.

Cette solution fonctionne pour tous les téléviseurs noir et blanc construits après 1964 (car ils possèdent un tuner UHF utilisé à l'époque pour la deuxième chaine, et qu'ils sont compatibles 625lignes)

Ce modulateur peut aussi fonctionner sur les téléviseurs couleur pas trop vieux, du moment que la norme PAL ou SECAM est respectée par rapport au standard du TV (au besoin utiliser un convertisseur PAL/SECAM)

Certains téléviseurs couleur anciens nécessiteront un forçage du portier couleur pour que la couleur fonctionne (le modulateur ne fournit pas le signal "bouteilles" nécessaire aux vieux TV pour afficher de la couleur) à moins d'utiliser un modulateur de marque CGV des années 80, qui reconstitue le fameux signal.

Cette réalisation est donc prévue pour les TV noir/blanc qui ne posent aucun problèmes au niveau des couleurs :-)


Récupération:

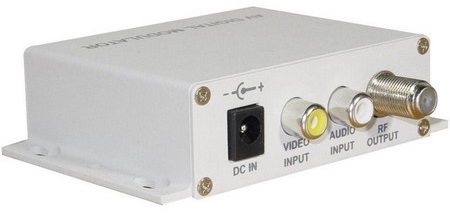

On peut trouver un modulateur UHF déjà construit, en vente sur internet aux alentours de 20-50€.



Personnellement, dépenser 30€ pour faire fonctionner un vieux TV obsolète ne me semble pas être un bon investissement (c'est encore mieux si c'est gratuit !). C'est pourquoi je vous propose de faire un peu de recyclage. Il y a plusieurs appareils qui comportaient à l'époque un modulateur UHF (vieille console de jeux PONG, ordinateurs type commodore... mais surtout magnétoscopes)

Les vieux magnétoscopes VHS pullulent dans les bennes des déchetteries, alors autant les recycler pour se servir de certaines pièces !

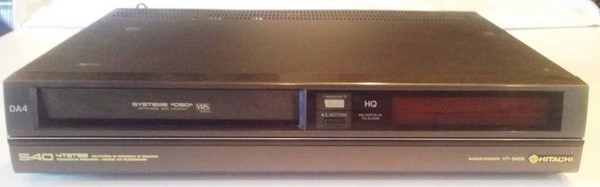

J'ai personnellement récupéré un vieux Hitachi, sans aucun intêret pour une éventuelle collection, mais qui pourra fournir un modulateur UHF.

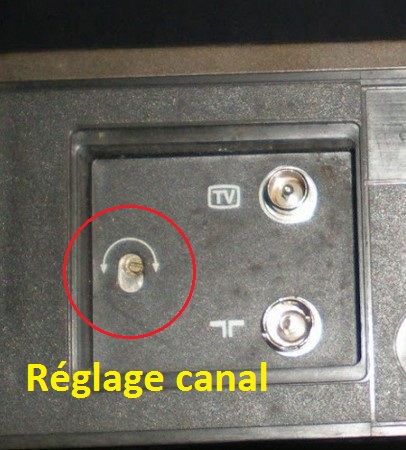

Pour savoir si le magnétoscope possède un modulateur, il y a généralement une vis permettant de régler le canal d'émission au dos:



Il suffit ensuite d'ouvrir la bête et de récupérer le modulateur, qui est enfermé dans un blindage métallique.



L'élément tant recherché :

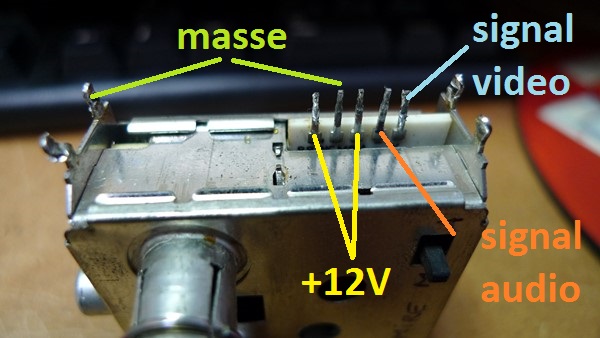

La plupart des modulateurs de magnétoscope ont un brochage standard. Une alimentation (généralement de 5 ou 12V), une masse commune et une entrée son et video composite. Si le magnétoscope fonctionne encore, il est possible de relever la tension d'alimentation, sinon commencer par 5V et si celà ne fonctionne pas, monter jusqu'à 12V.
Il est nécessaire de cabler une résistance de 75ohm entre le signal video et la masse pour en adapter l'impédance.



Cablage et essai:

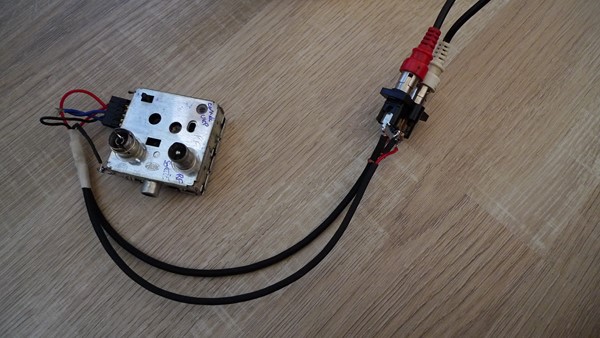

J'ai choisi d'utiliser un connecteur standard pour relier les fils au modulateur, il est donc démontable. J'ai utilisé des fils blindés et un connecteur RCA de récupération pour l'entrée audio/video.
Ne pas oublier la résistance de 75 ohm entre le signal video et la masse.
Il est possible d'utiliser un bloc d'alim 12V de récupération, mais pour les essais j'ai utilisé une alim de labo (le modulateur consomme très peu)


L'avantage de mon modulateur est qu'il possède en plus une mire intégrée. Le téléviseur à gauche a un problème de correction EST/OUEST ce qui est bien visible avec la mire à barres intégrée au modulateur.

En connectant un décodeur TNT, qui permet d'afficher des photos à partir d'une clé USB (ou même des films...) il est possible d'obtenir une véritable mire personnalisable !



Voici quelques exemples de mires possibles (le TV a un problème de contraste):

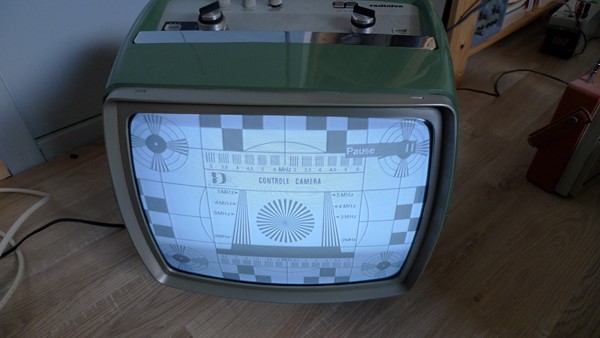

Et voilà, votre vieux TV revit de nouveau !
Il est possible d'intégrer le montage plus proprement dans un boitier plastique.

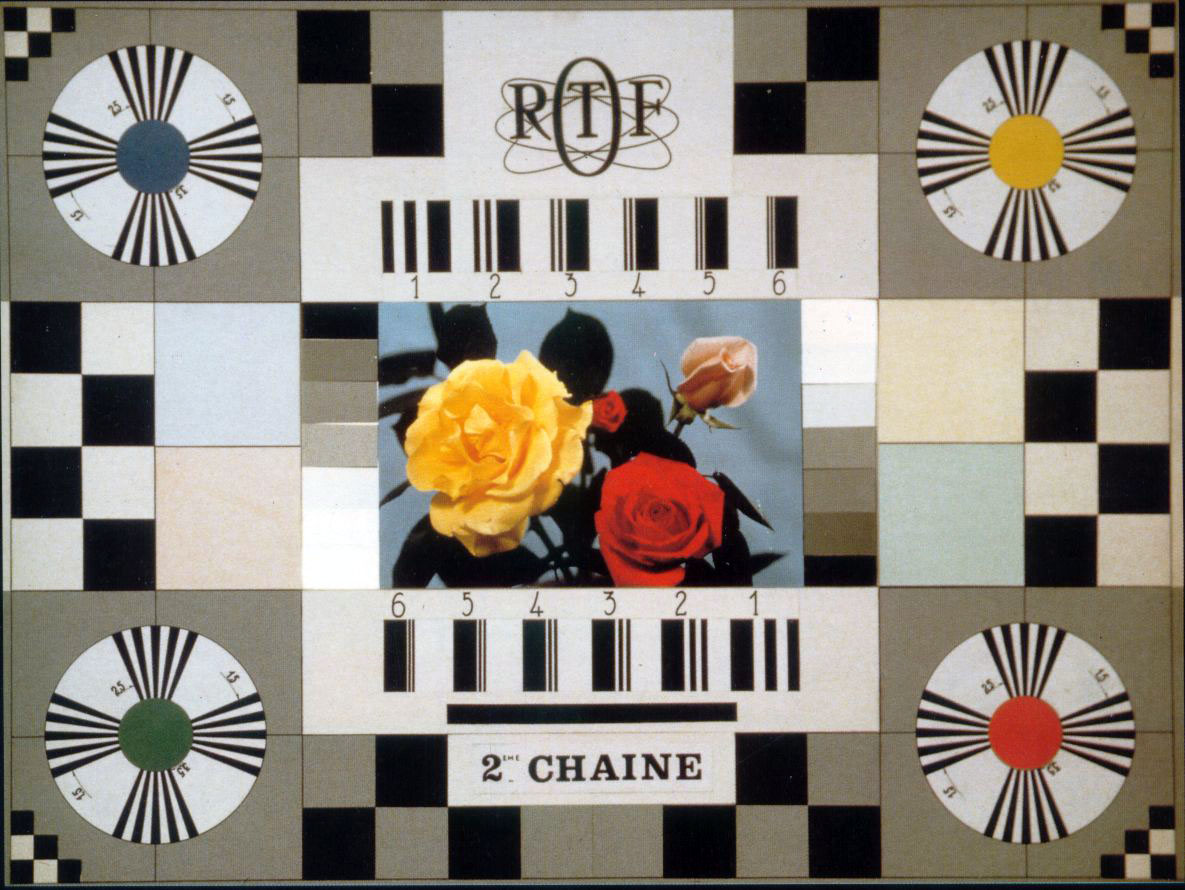

Images de mires:

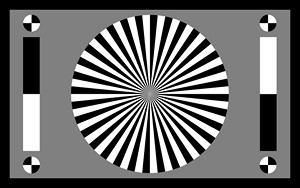

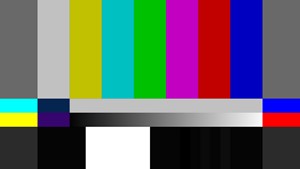

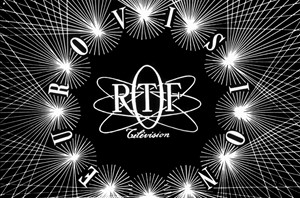

Voici une sélection de mires qu'il est possible d'afficher pour effectuer quelques réglages (cliquer pour agrandir).
Sur un TV UHF 625L, celà permet bien plus de réglages qu'avec la mire VHF 819/625L







Mise en boitier:

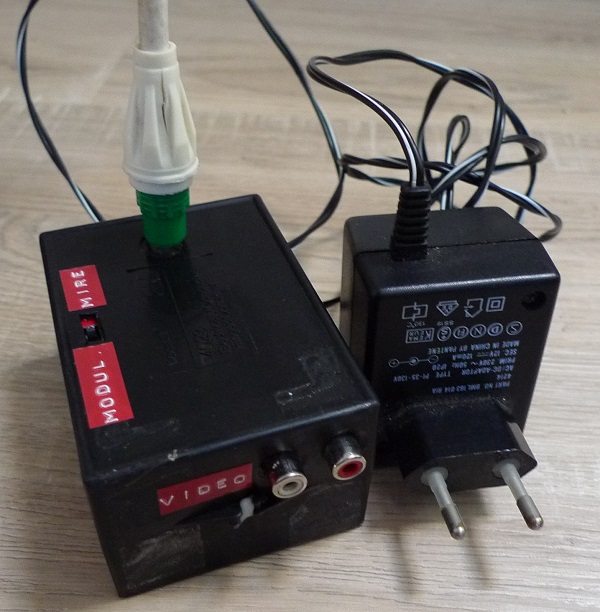

Afin d'éviter tout arrachage de cable lié à une mauvaise manipulation, il vaut mieux intégrer ce montager dans un petit boitier.
J'ai simplement percé une boite plastique et collé les éléments à l'intérieur au pistolet à colle. L'important est d'avoir une protection sommaire, je n'ai pas recherché l'esthétique.
L'utilisation d'un cable d'antenne court permet d'éviter les pertes et permet de ranger le boitier avec son cable, pret à servir



Un transformateur secteur de récupération fournira l'alimentation 12V, enfantin !
