Oscilloscope Eurelec type 806 (~1960)

Restauration d'un Oscilloscope en Kit à 6 tubes (6U8, EF80, ECC81, EZ80, EY81, 3BP1)

Présentation/Arrivée:

Cet oscillo provient du matos récupéré près de Paris... (voir ICI)
Pour ceux qui se rappellent ça ressemblait à ça..

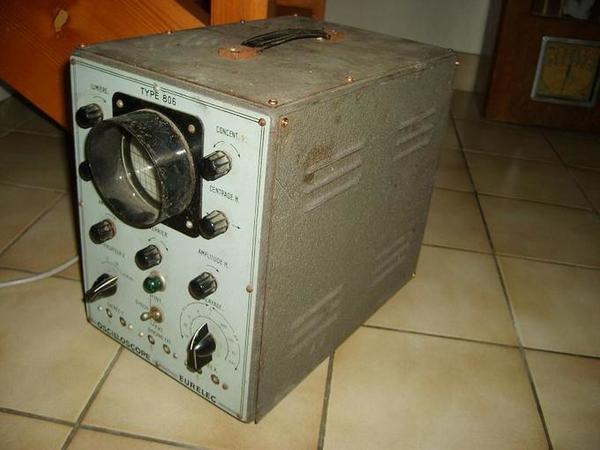

Une fois débarqué, cet oscillo ne payait pas trop de mine. Combien de temps était il resté dans l'oubli ??..

Pour la petite histoire, on m'a raconté que cet oscillo vient de l'école polytechnique. Il a été réformé il y a quelques années car il a été jugé « dangereux » nous verrons plus loin que ce n'était pas peu dire...

Remise en route:

Je ne vous cache pas que ce genre d'oscillo n'est pas un foudre de guerre. Sa bande passante est très réduite, son étalonnage perfectible. Mais comme d'habitude, on est là pour apprendre et s'amuser un peu à remettre ce dinosaure en route..
Espérons que je m'en sorte mieux qu'avec le CRC..

Je ne me suis pas servi du schéma, mais Frédéric Delaume me l'a par la suite envoyé. Merci.

On ouvre la bête ? Allons y. J'ai peur.. Argh !!
Je me ronge les ongles, je manque de tomber de ma chaise...

C'est quoi cette chose ???

L'élève de chez eurelec a du se gourrer de cours. Ou bien il était cuisinier ??

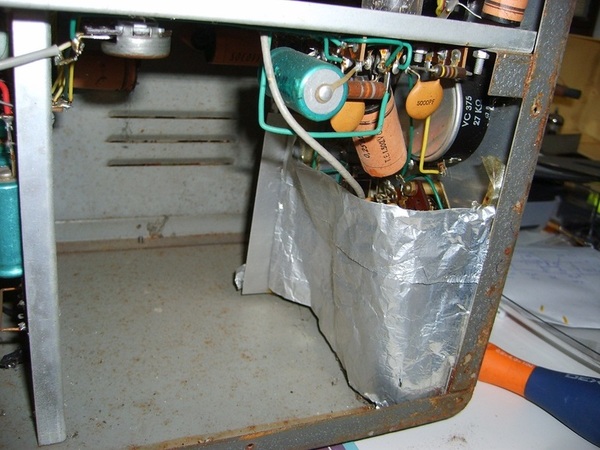

On admire le joli blindage en aluminium de cuisine !! Qui tient avec du scotch..

Pour la rigueur, on repassera.. Allez, ouste ! Poubelle..
Heureusement le reste a l'air plus professionnel. Pas de mauvaises surprises.

A voir les condos chimiques, ils n'ont pas trop mauvaise mine. Les condos papier non plus.
J'en dessoude quelques uns pour les contrôler à l'aide de mon testeur de condos, non, ce ne sont pas trop des passoires. Je décide de les laisser pour le moment, nous verrons après.

Je mesure le primaire du transfo, directement entre les broches de la prise secteur. Que dalle.

C'est normal, le fusible est coupé. Je le change, et je met l'inter sur ON

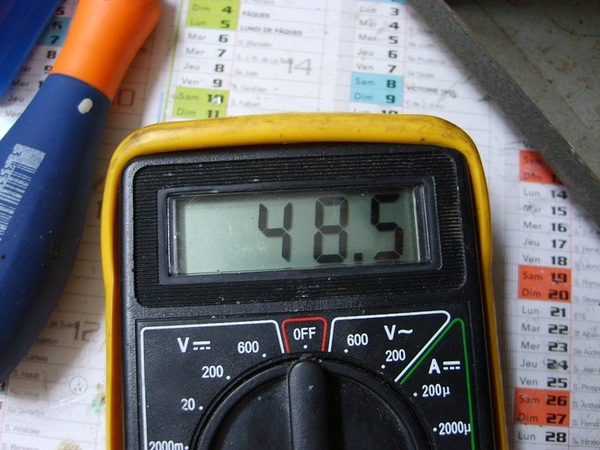

48,5 Ohms ? Mouais. C'est une valeur qui me parait être dans les normes.

Je branche mon super variac, isolé.

Et je met sous tension. 110V, 150, 180.. les filaments chauffent. Et ça laisse le temps aux chimiques de se reformer.
Après un temps je monte à 230v, le répartiteur de tension étant resté sur 240v pour être tranquille.

J'attends que ça chauffe, je tourne les potards, ah ! Un balayage !
Je connecte une source alternative de 6,3V provenant de mon Alim Multiple,

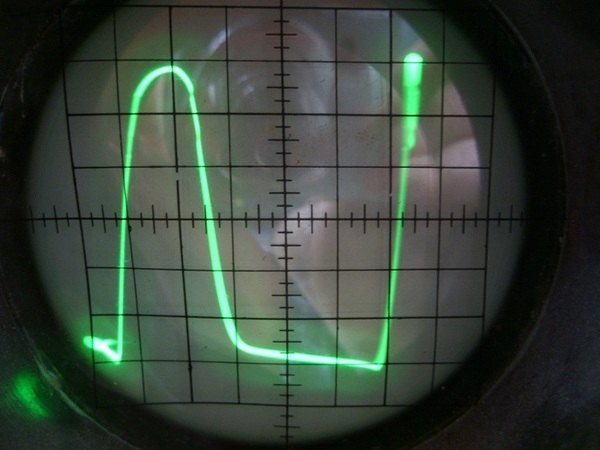

Bof, pas terrible la sinusoïde.. C'est plutôt déformé.

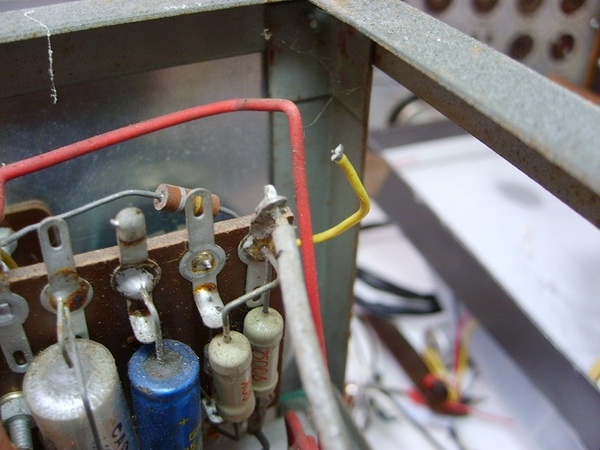

Je vois à l'intérieur un fil coupé, que je re-soude là où il devait être connecté..

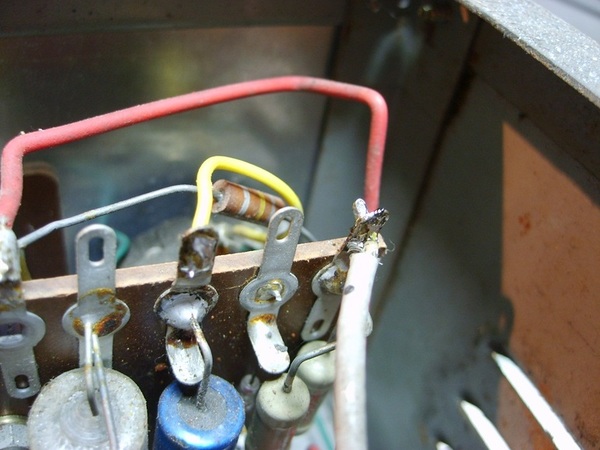

Une fois le fil re-soudé, et après avoir refait 2-3 soudures foireuses, je remets sous tension :

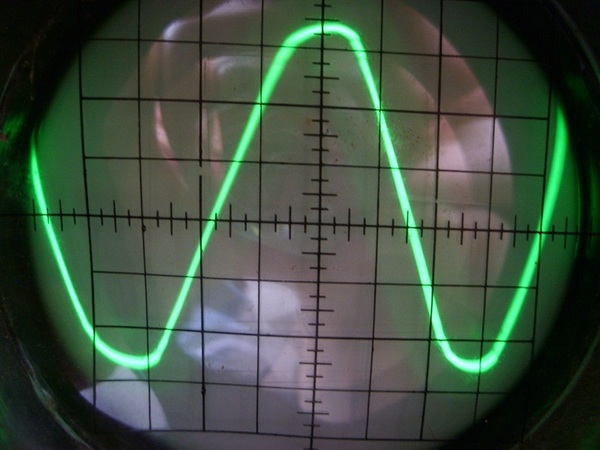

La voilà ma belle sinusoïde !! (enfin tout est relatif ! Elle est loin d'être parfaite mais pour un oscillo de ce genre ça ira)

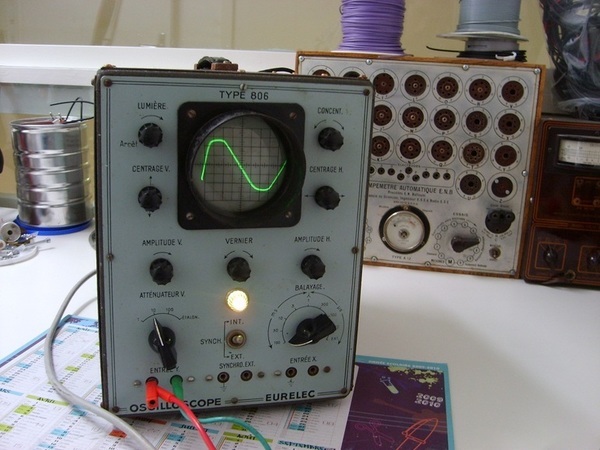

Je suis dingue de ce voyant...

J'ai démonté les tôles (c'est facile il manque la moitié des vis..) Puis je les ai nettoyées à la brosse à vaisselle et détergent. Je ne compte pas les repeindre.
Nettoyage des boutons identiques. La face avant a été passée au nettoyant en spray avec javel.

Ca donne un petit côté rétro à mon établi ^^

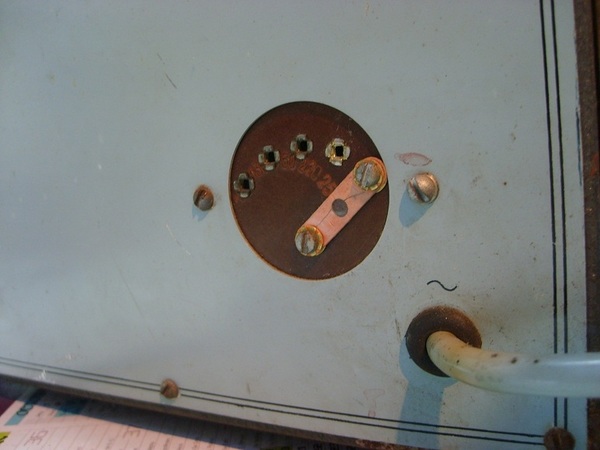

Faudrait quand même que je sécurise le répartiteur de tension, ils n'avaient pas froid aux yeux à l'époque !! (les vis du fusibles sont au potentiel du secteur et très accessibles..)
