Essai de réception
VHF :
En effet, je ne dispose pas de modulateur VHF canal 8A pour me servir de la partie réception du téléviseur, d'où les modifications apportées en remplaçant la PL83 par la EL183 pour permettre l'injection video directe.
Cependant, par acquis de conscience, j'ai décidé de tester l'étage réception avec une autre mire, car je n'étais pas sûr que ma mire à lampes émette sur le bon canal.
J'ai trouvé dans mon garage une mire Métrix couleur/noir et blanc que je croyais en panne, alors qu'en fait elle fonctionnait très bien.
Suite à un essai de réception sur le bon canal, ce TV fonctionne en fait parfaitement au niveau de la réception, parfois faut éviter de chercher des problèmes là où il y en a pas !!
Intégration du décodeur TNT dans
la caisse, préliminaires:
J'ai choisi d'intégrer à demeure mon décodeur TNT dans ce TV.
Le problème de ce décodeur est qu'il n'est pas compatible HD, et sera donc obsolète en avril 2016. Plutôt que de le jeter, je l'intègre dans ce TV et je m'en servirai pour passer des extraits videos en me servant de la prise USB de ce décodeur.
La principale difficulté est que le châssis du TV est relié au secteur. Heureusement, l'alimentation du décodeur TNT étant à découpage, elle isole le circuit du décodeur et ne créera pas de problèmes lorsque la carcasse du décodeur sera reliée au châssis du TV.
La partie USB du décodeur est isolée du reste, ce qui permet d'utiliser une ralonge USB pour lire les clés USB en toute sécurité, sans se prendre de jus en touchant la prise USB.
Le seul point critique est la prise d'antenne, mais comme ce décodeur TNT obsolète ne pourra plus recevoir la TV en avril 2016, je décide de ne pas utiliser la partie réception, il servira juste à lire des clés USB.

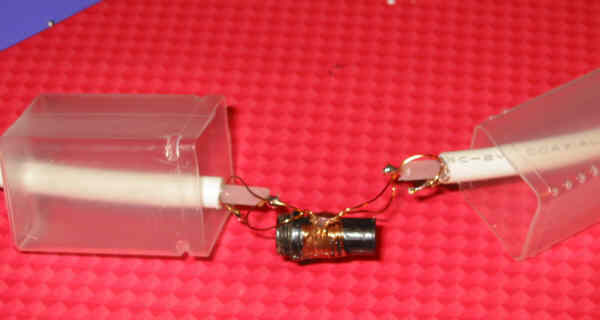

Si vous souhaitez vraiment utiliser une prise d'antenne, il suffit de créer un petit transfo d'isolement pour l'antenne:
De cette façon, aucun risque de faire disjoncter le différentiel de la maison !
Intégration du décodeur TNT dans la caisse, câblage:
Pour intégrer ce décodeur, il faut commencer par souder un cable péritel dans le circuit de ce TV.
L'idée est de dépiauter un cable de mauvaise qualité (les fils ne sont même pas blindés !) et de souder directement les fils video composite et audio dans les circuits du TV. Cette opération est 100% réversible.

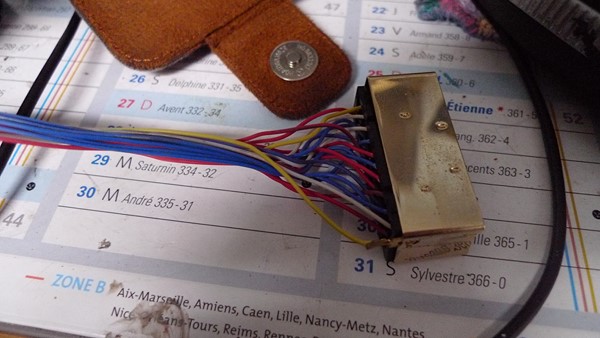

On déboite la prise:
Voici le brochage d'une péritel classique:
J'ai ensuite raccordé les masses ensemble à la masse du chassis, puis les signaux audio au niveau de C40 sur le TV.

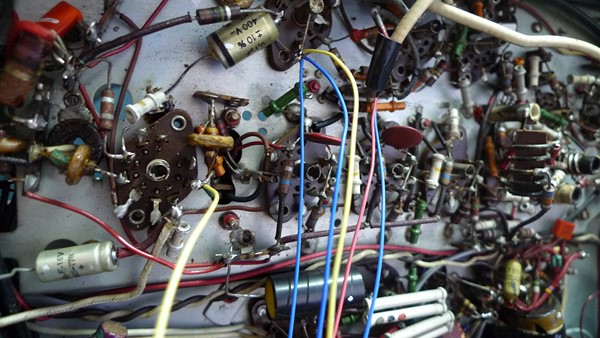

Maintenant que l'audio est connecté, passons à la video, je raccorde la masse composite à la masse TV, et le signal composite en entrée de la lampe EL183.

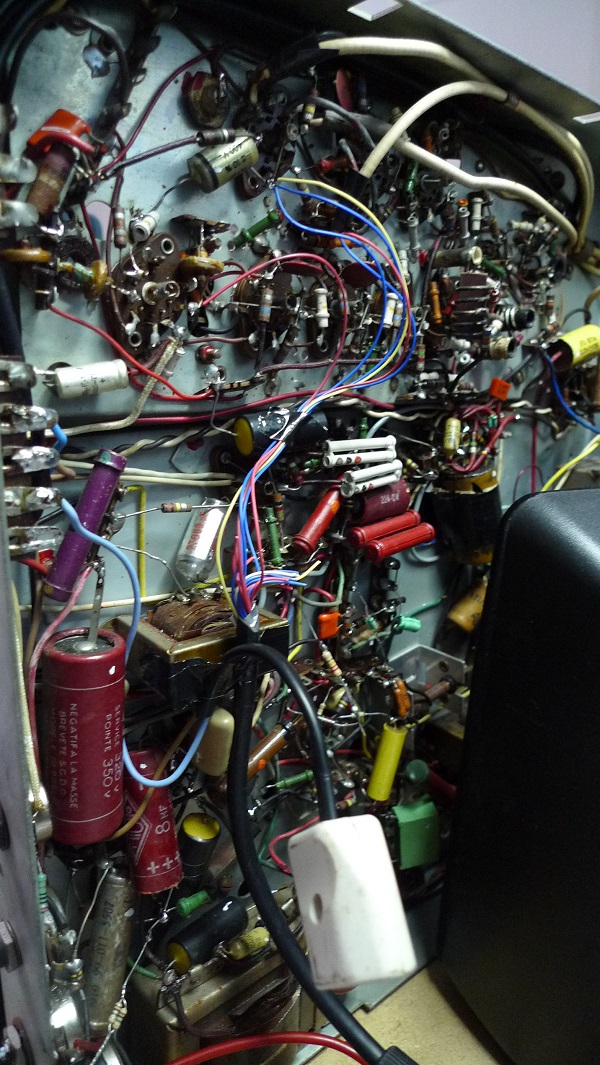

J'en profite aussi pour rajouter une prise 230V femelle couplée à l'interrupteur secteur du TV pour couper l'alimentation du décodeur lorsque l'on coupe l'interrupteur du TV. (blanche, visible en bas)
Pour finir, il est nécessaire de déporter le capteur infrarouge de la télécommande du décodeur.
Je l'ai désoudé, ralongé avec 3 fils souples et je l'ai collé au niveau du pied du téléviseur, afin que le signal de la télécommande soit bien capté par le récepteur.
J'ai choisi d'intégrer à demeure mon décodeur TNT dans ce TV.
Le problème de ce décodeur est qu'il n'est pas compatible HD, et sera donc obsolète en avril 2016. Plutôt que de le jeter, je l'intègre dans ce TV et je m'en servirai pour passer des extraits videos en me servant de la prise USB de ce décodeur.
La principale difficulté est que le châssis du TV est relié au secteur. Heureusement, l'alimentation du décodeur TNT étant à découpage, elle isole le circuit du décodeur et ne créera pas de problèmes lorsque la carcasse du décodeur sera reliée au châssis du TV.
La partie USB du décodeur est isolée du reste, ce qui permet d'utiliser une ralonge USB pour lire les clés USB en toute sécurité, sans se prendre de jus en touchant la prise USB.
Le seul point critique est la prise d'antenne, mais comme ce décodeur TNT obsolète ne pourra plus recevoir la TV en avril 2016, je décide de ne pas utiliser la partie réception, il servira juste à lire des clés USB.
Si vous souhaitez vraiment utiliser une prise d'antenne, il suffit de créer un petit transfo d'isolement pour l'antenne:
De cette façon, aucun risque de faire disjoncter le différentiel de la maison !
Intégration du décodeur TNT dans la caisse, câblage:
Pour intégrer ce décodeur, il faut commencer par souder un cable péritel dans le circuit de ce TV.
L'idée est de dépiauter un cable de mauvaise qualité (les fils ne sont même pas blindés !) et de souder directement les fils video composite et audio dans les circuits du TV. Cette opération est 100% réversible.
On déboite la prise:
Voici le brochage d'une péritel classique:
J'ai ensuite raccordé les masses ensemble à la masse du chassis, puis les signaux audio au niveau de C40 sur le TV.
Maintenant que l'audio est connecté, passons à la video, je raccorde la masse composite à la masse TV, et le signal composite en entrée de la lampe EL183.
J'en profite aussi pour rajouter une prise 230V femelle couplée à l'interrupteur secteur du TV pour couper l'alimentation du décodeur lorsque l'on coupe l'interrupteur du TV. (blanche, visible en bas)
Pour finir, il est nécessaire de déporter le capteur infrarouge de la télécommande du décodeur.
Je l'ai désoudé, ralongé avec 3 fils souples et je l'ai collé au niveau du pied du téléviseur, afin que le signal de la télécommande soit bien capté par le récepteur.

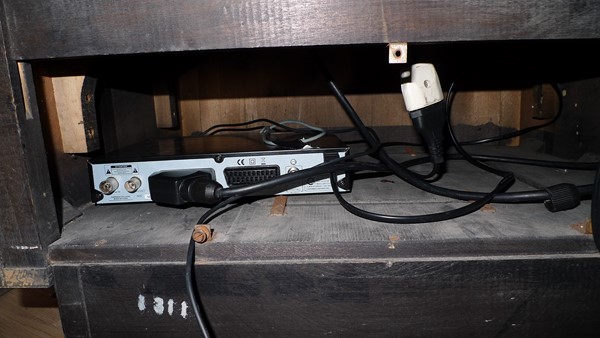

Et voilà ! le décodeur peut être
intégré dans le bas de l'ébénisterie en toute discretion !
La prise USB est accessible à l'arrière du TV.

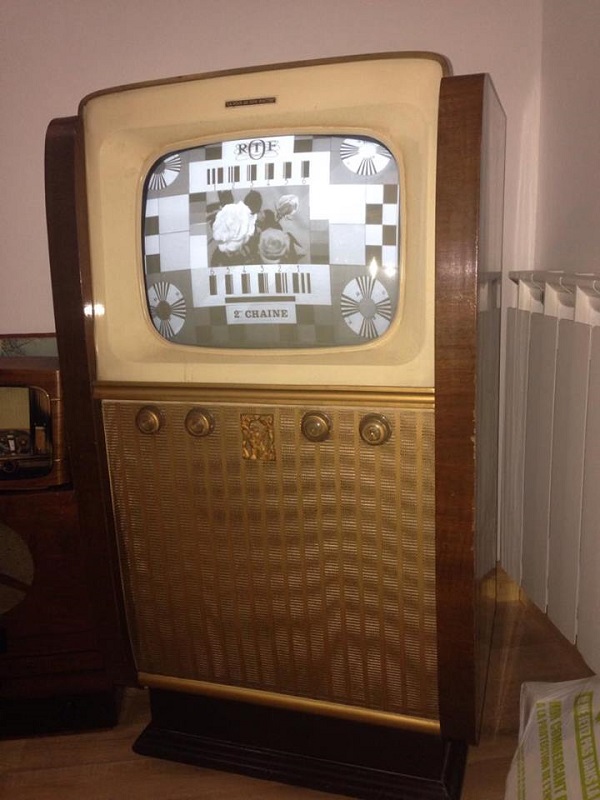

Un TV de plus sauvé de la casse !
La video finale, histoire de vous faire apprécier l'excellente qualité sonore de cet appareil, les basses sont bluffantes !!
Artiste : Panda Dub - Crazy World
Clip samplé de The Dictator, de Charlie Chaplin
Longue vie à la TV à lampes !
