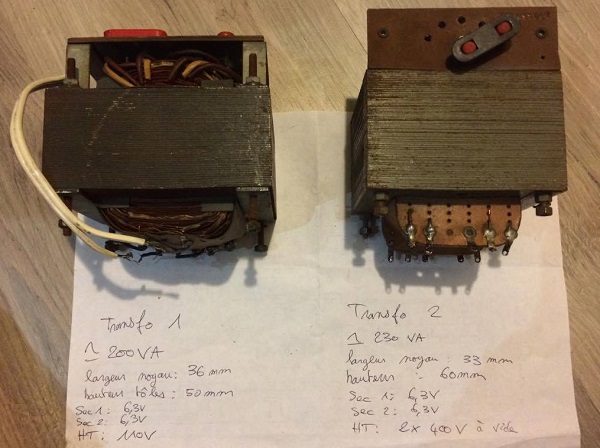

Un autre point critique dans cette construction est le transfo d'alimentation. Plusieurs pistes sont à explorer: - En faire bobiner un sur mesure, ou en acheter un neuf qui ait les bonnes caractéristiques (solution non retenue) - En trouver un dans mon stock qui ait les bonnes caractéristiques (pas trouvé !) - En trouver un dans mon stock qui soit approchant, et adapter le schéma (deux candidats dans le stock) - Utiliser plusieurs transfos (un pour le chauffage, un pour la HT..) (plusieurs candidats, mais solution peu esthétique et encombrante) - Rebobiner un transfo (un candidat dans le stock, mais travail fastidieux) Etude du rebobinage: J'ai trouvé deux candidats dans mon stock, mais aucun des deux ne va: la tension HT est soit trop forte, ou trop faible. J'ai estimé rapidement leur puissance et j'ai déterminé que le transfo 2 était celui qui serait le plus facilement rebobinable. Transfo 1: Environ 190-200VA Largeur noyau 36mm Hauteur toles 50mm Secondaire valve 6,3V Secondaire 6,3V (diametre fil 2,2 mm) Enroulement HT 110V (diam 0,7mm) Transfo 2: Environ 220-230VA Largeur noyau 33mm Hauteur toles 60mm Secondaire valve 5v (valve 1883) Secondaire 6,3V (diam 1,6mm) Enroulements HT: 2 X 400V à vide (diam 0,4mm) ![]() * Quelques calculs : Le primaire du transfo est déjà adapté au 240V, on y touche pas. En débobinant les vieux secondaires, on compte les tours et on affine la constante de 2,6 tours par volt, qui est commune pour ce type de transfo. En tenant compte d'un rendement de 95% il me faut un transfo de puissance apparente 184VA, donc avec un noyau de section 17,94cm carré, ou plus. Le transfo de récupération "2" a un noyau de 19,8cm² donc c'est surdimensionné (220VA ?), au moins j'aurai de la place. En prenant une constante de 2,6tr/volt (à corriger par la suite, débobinage en comptant les tours) Je trouve ; 700 tours en 3/10mm pour l'enroulement 270V 250mA (à bobiner deux fois) 20 tours en 4/10mm pour l'enroulement 6V 0,6A 20 tours en 13/10mm pour l'enroulement 6V 5A Le bobinage s'effecturera à la bobineuse, avec une couche de papier t'isolation tous les 50V. Comme c'est plutôt long et incertain (je ne suis pas un bobineur chevronné), je préfère conserver cette solution sous le coude et adapter le schéma pour qu'il convienne au transfo "1". Remise en état et adaptation du transfo n°1: La solution de l'adaptation du schéma au transfo 1 étant retenue, car le transfo est déjà tout fait; penchons nous sur ce transfo: C'est très probablement un transfo qu'on trouvait dans les téléviseurs à lampes. Il est de taille généreuse et j'ai pu relever ses caractéristiques en le branchant sur le secteur: Puissance environ 190-200VA (on est encore large !) Secondaire valve 6,3V (cet enroulement servira via une carte alim 5VCC à alimenter les relais de commutation) Secondaire 6,3V (diametre fil 2,2 mm) (sert au chauffage des lampes, il tient au moins 5A voire un peu plus, OK) Enroulement HT 110V (diam 0,7mm) (là ça va pas au niveau tension, mais niveau puissance on est bon) On constate que ce transfo est adapté, mais la HT n'est constituée que d'un enroulement 110V à vide. Si on part du principe qu'en charge la tension ne sera plus que de 100V (par ex), il est tout de même possible d'utiliser ce transfo avec quelques artifices: - Suppression de la valve GZ34 (elle consomme trop de courant de chauffage, fait baisser la HT et n'est pas utilisable avec un enroulement HT sans point milieu) - Utilisation d'un doubleur de tension (on obtiendrait 200V alternatif, en charge) - Utilisation de diodes rapides au silicium pour le redressement HT, en lieu et place de la valve (GZ34), montées en doubleur de tension. (on obtiendrait environ 283V de HT continue) - Si on se fie au schéma d'origine, les 270V de HT en sortie de valve sont largements atteints avec ce transfo et un doubleur (283V). Avec un filtrage plus musclé, un doubleur est donc tout à fait envisageable ! Ce transfo étant bon pour le service, il est poncé, dérouillé et repeint avec une peinture martelée argentée. L'idée est d'utiliser au maximum les pièces du stock, mais il faut aussi que l'esthétique ne soit pas (trop) négligée! |
