Self de filtrage:

Les transfos de sortie et le transfo d'alim étant réunis, il nous manque la self de filtrage.
Il est nécessaire de se procurer une self de filtrage 10H ou 15H qui puisse encaisser les 250mA de la Haute Tension.

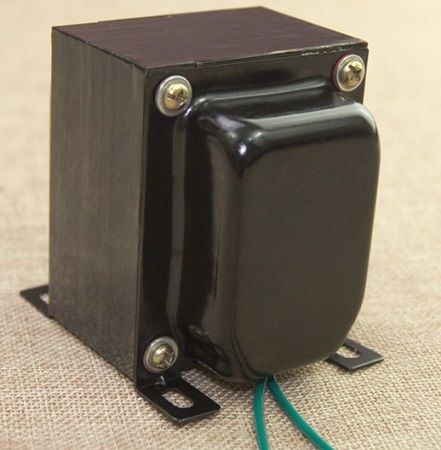

Encore une fois, on peut en acheter déjà toute faite sur internet (environ 50€ port compris). En voici un exemple, 10H 0,3A Made in China:



Mais vous commencez à comprendre que je n'aime pas prendre le chemin le plus simple, vu que j'ai décidé de fabriquer cette bobine !
Faute de transfo d'alim à bobiner, il fallait bien que je bobine une self ! J'ai des vieux transfos et du cuivre, allons y !

Choix d'un transfo donneur :

Ce qu'il y a de pratique en regardant les pièces neuves, c'est que les caractéristiques et surtout les dimensions y sont connues. J'ai donc déterminé l'encombrement de la self vendue en provenance de chine.
L'idée est de trouver un transfo qui ait des dimensions au moins identiques à la self toute faite.

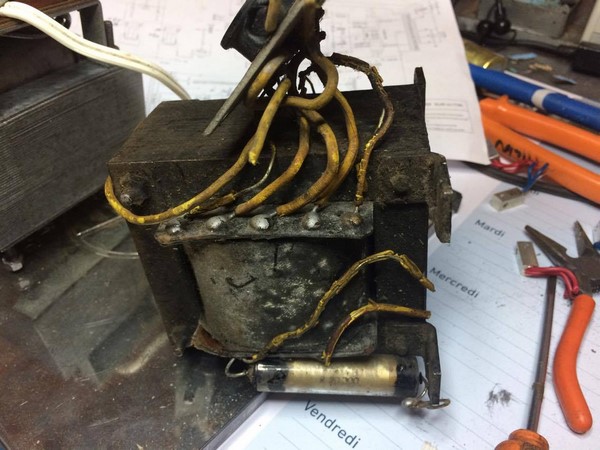

J'ai sélectionné dans mon stock un transfo tout moisi : il devait surement alimenter une vieille radio Philips.
Ma conscience a failli me rattraper ("C'est dommage, dépiauter un transfo Philips qui fonctionne...")
Mais bon, comme le transfo n'est pas particulièrement rare et qu'il ne servait pas, le voilà réutilisé ! Et j'apprends à bobiner, c'est aussi un peu le but.

J'ai choisi ce transfo car il n'est pas imprégné de résine (il est imprégné de goudron, ce qui n'est pas génial quand même)

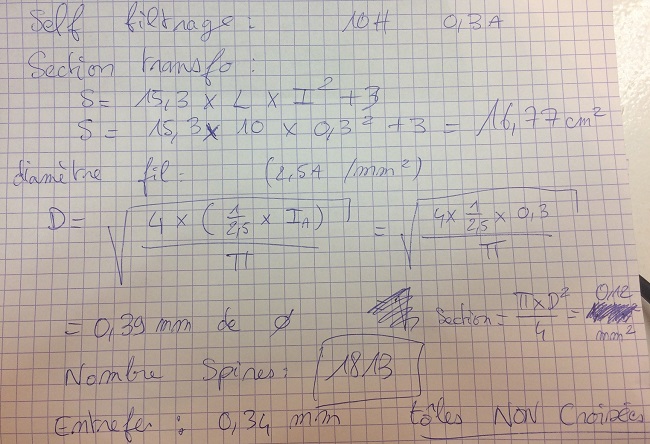

J'ai ensuite effectué quelques calculs, et déterminé qu'il fallait au moins 1800 tours de fil en 3/10mm serait idéal (on peut passer jusqu'à 4A/mm² de cuivre, j'ai fait les calculs avec 2,5A/mm²).

Je me suis servi du calculateur de self de Radioman64

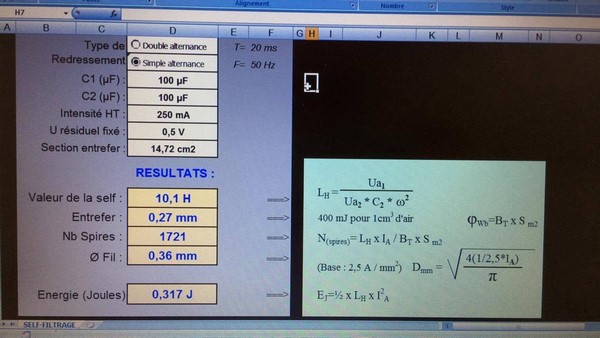

Un exemple du calculateur de self :



Démontage du transfo donneur :

La première étape a été de démonter le transfo qui servira de base à la self de filtrage.

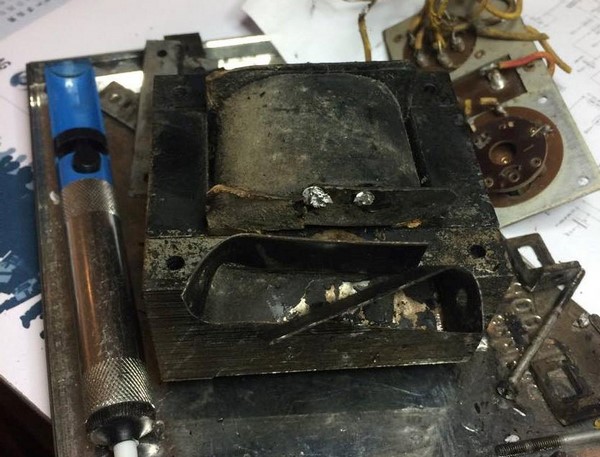

Après avoir retiré le vieux cablage, ainsi que les vis de serrage, on peut arracher la première tôle qui partira à la poubelle. Elle était bien collée au goudron, ça n'a pas été simple de l'extraire.



Je me sers d'une lame pour décoller chaque tôle collée au goudron, et je retire les E et les I qui étaient entrecroisés:

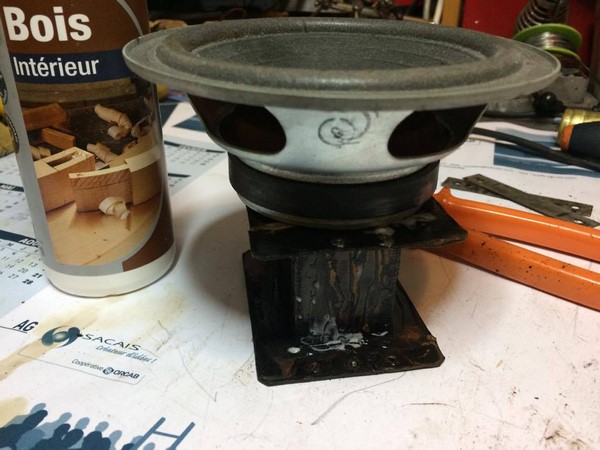

Je retire tout le bobinage qui était enroulé sur le mandrin (je coupe, le fil est de toutes façons irrécupérable), et renforce le mandrin avec de la colle à bois, sous un poids.

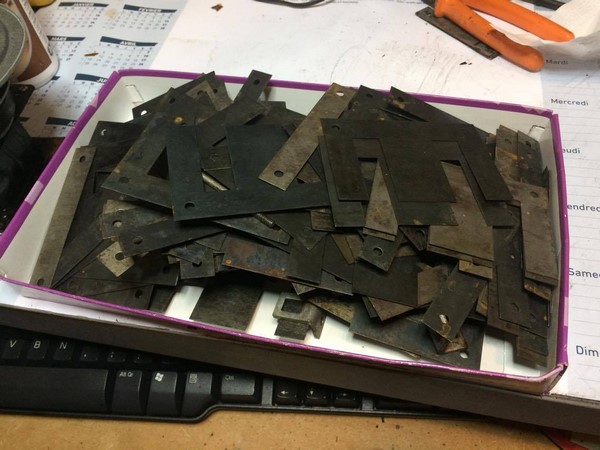

Vu que toutes les tôles étaient couvertes de goudron (brai) j'ai été obligé de les nettoyer une par une, recto verso, dans une solution de white spirit. Si les tôles étaient restées sales, le remontage aurait posé problème car le goudron crée une surépaisseur..

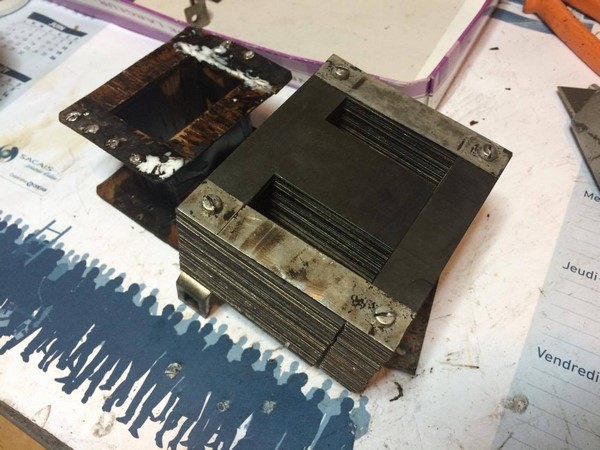

Le circuit magnétique débarrassé de son bobinage, il sera remonté en E et I séparés par un entrefer de 0,37mm entre le bloc de E et le bloc de I :

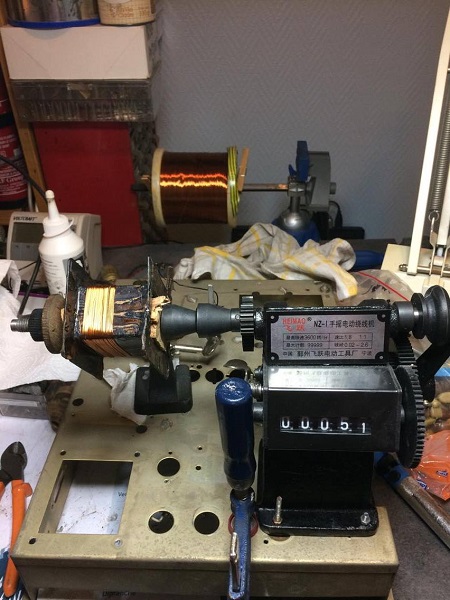

Le bobinage peut dès lors s'effectuer avec du fil 0,3mm
J'ai choisi de faire un bobinage en semi-vrac (c'est à dire que je range de la manière la plus régulière possible mais sans trop me prendre la tête quand aux spires jointives...)

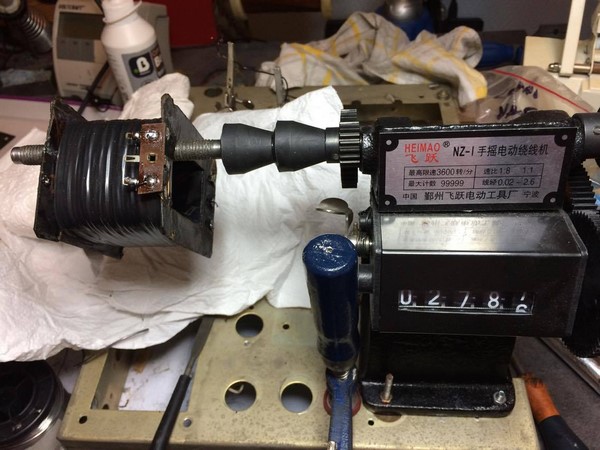

 Je décide de pousser le bobinage jusqu'à remplir le mandrin. Avec 2786 tours je devrais avoir une inductance de 15H environ. J'enroule le bobinage de chaterton et je soude les fils sur une barrette de cosses que j'ai fixé.

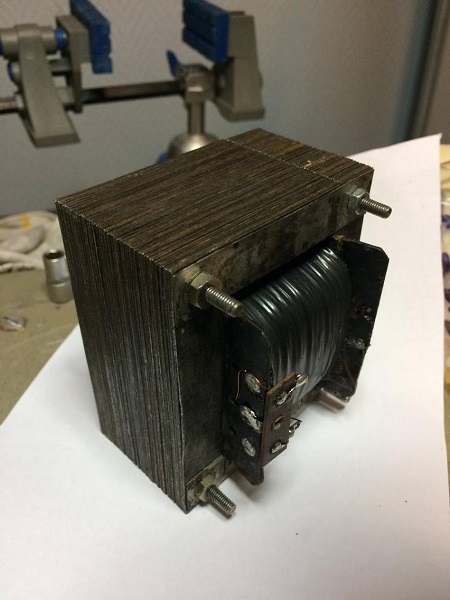

On réassemble ensuite les tôles bien serrées. Pour l'entrefer j'ai mis 3 épaisseurs de feuilles d'imprimante.
Plus qu'à envoyer en peinture !
