Maintenant que les transfos sont réunis, il est temps de modifier les schémas en conséquence.
J'ai effectué plusieurs modifications:
Concernant la HT, il faut remplacer la valve par un doubleur de tension. Le doubleur Latour semble tout indiqué:
- Doubleur de tension Latour avec doublement du premier condensateur de filtrage (pour redresser, le doubleur Latour travaille à 100Hz ce qui améliore le filtrage par rapport à un doubleur Schenkel qui travaille à 50Hz)
- Ajout d'un petit transfo supplémentaire (55v) pour le circuit polarisation (Avec le doubleur série "Latour" sur l'enroulement HT, c'est la seule solution possible)
- Adaptation des cartes commutation pour utiliser des relais D32A2100 (que j'ai déjà en stock)
- Ajout d'une carte réglage Baxhandall (renforceur de graves / aigues désactivable)
- Ajout d'une carte 5V pour alimenter les relais et le circuit de temporisation.
- Changement des relais D31C5100 (12V) par des D31C2110 (5V) (que j'ai déjà en stock)

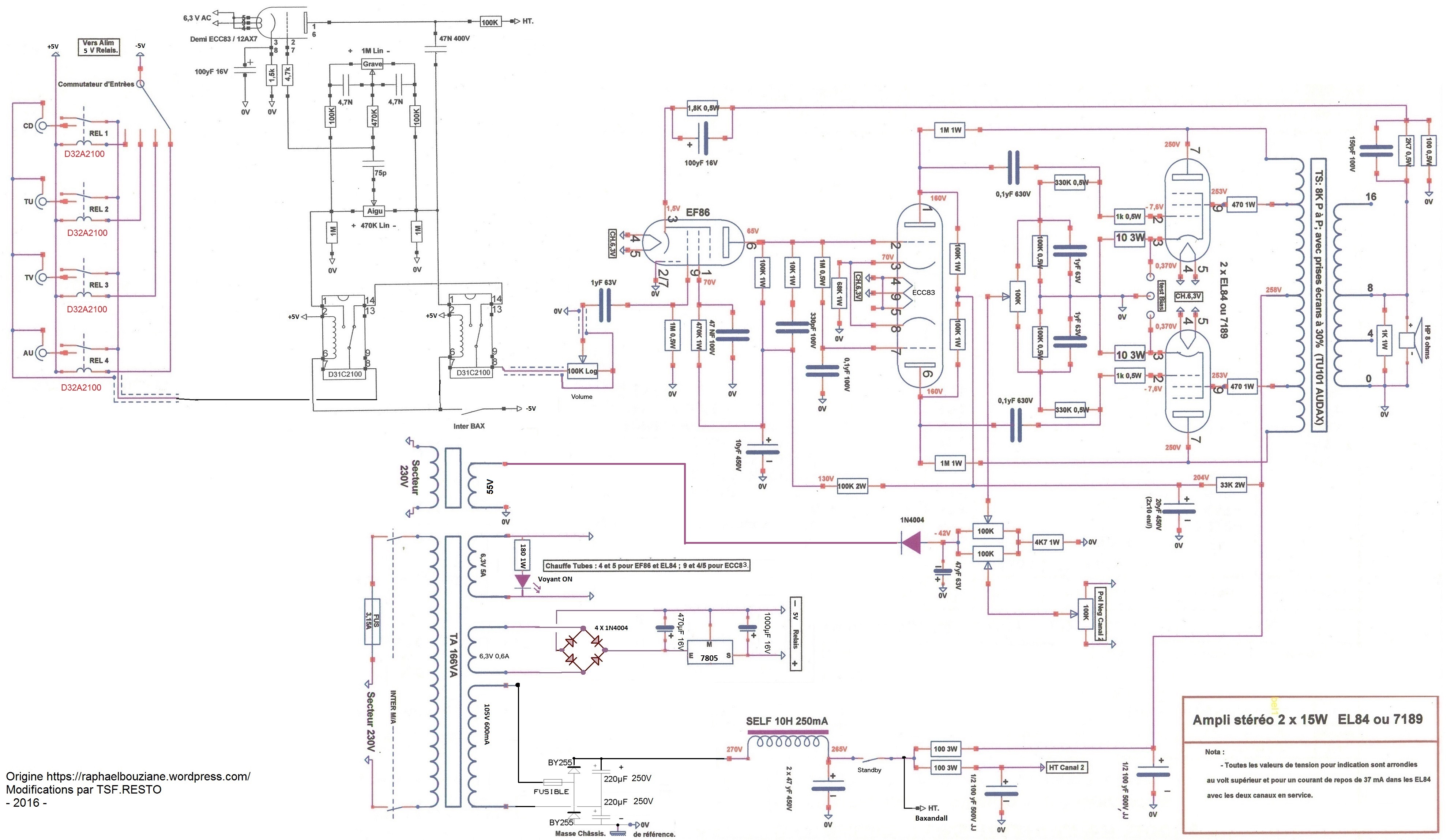

Ci dessous le schéma modifié:
Autre solution concernant la polarisation:
Lors de l'étude de cet ampli j'ai fait une erreur dans la conception du doubleur latour qui m'empêche de générer une polarisation à partir de la HT.
Afin d'éviter le rajout d'un transfo 230/55V sous le chassis pour la polar, il est possible de modifier le schéma pour générer une tension de polarisation à partir de la HT. Les typons n'ont pas été adaptés à cette solution mais permet l'économie d'un transfo 55V.

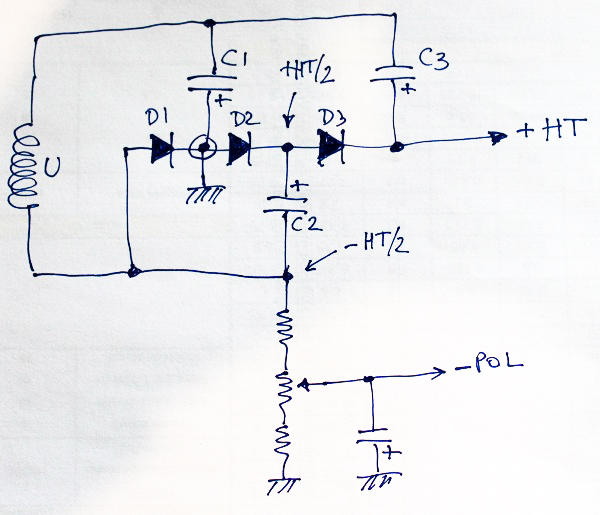

Un grand merci à Pierre de CFP-Radio qui m'a dessiné un schéma sur un coin de table que je vous présente ci dessous:
"Il faut changer le redresseur doubleur série et utiliser un redresseur tripleur parallèle :
Il suffit alors de connecter le pont diviseur sur cette tension négative pour obtenir la tension de polar désirée
Attention, les condos ne supportent pas la même tension !
C1 supporte seulement 1,414xU
C2 doit supporter le double
C3 doit supporter le triple (donc pas loin de 400V)"
Malheureusement, mes cartes alims étant déjà réalisées au moment où je me suis rendu compte de mon erreur, je pense conserver la solution du transfo séparé pour la polar, mais si vous réalisez votre ampli et que vous rencontrez le même problème de HT trop faible, vous avez une bonne solution de doubleur permettant de générer aussi la tension de polarisation !
Modifications des Typons:
Le schéma étant à priori définitif, il est temps de procéder à la modification des typons. En effet, tous les typons pour graver les circuits imprimés sont disponibles sur le blog de l'auteur.
Il m'a suffi de modifier les typons avec un logiciel de retouche photo pour adapter le typon à mes modifications.
La rigueur aurait voulu que je refasse le typon de la carte alim en entier, pour placer au mieux les composants, mais étant novice dans la fabrication de circuits imprimés ça m'aurait pris un temps fou de router les pistes de manière correcte. J'ai donc modifié les pistes comme j'ai pu, quand on voit le résultat final de la carte on se dit que tel ou tel composant aurait été encore mieux ailleurs. Mais bon, ça fonctionnera pareil.

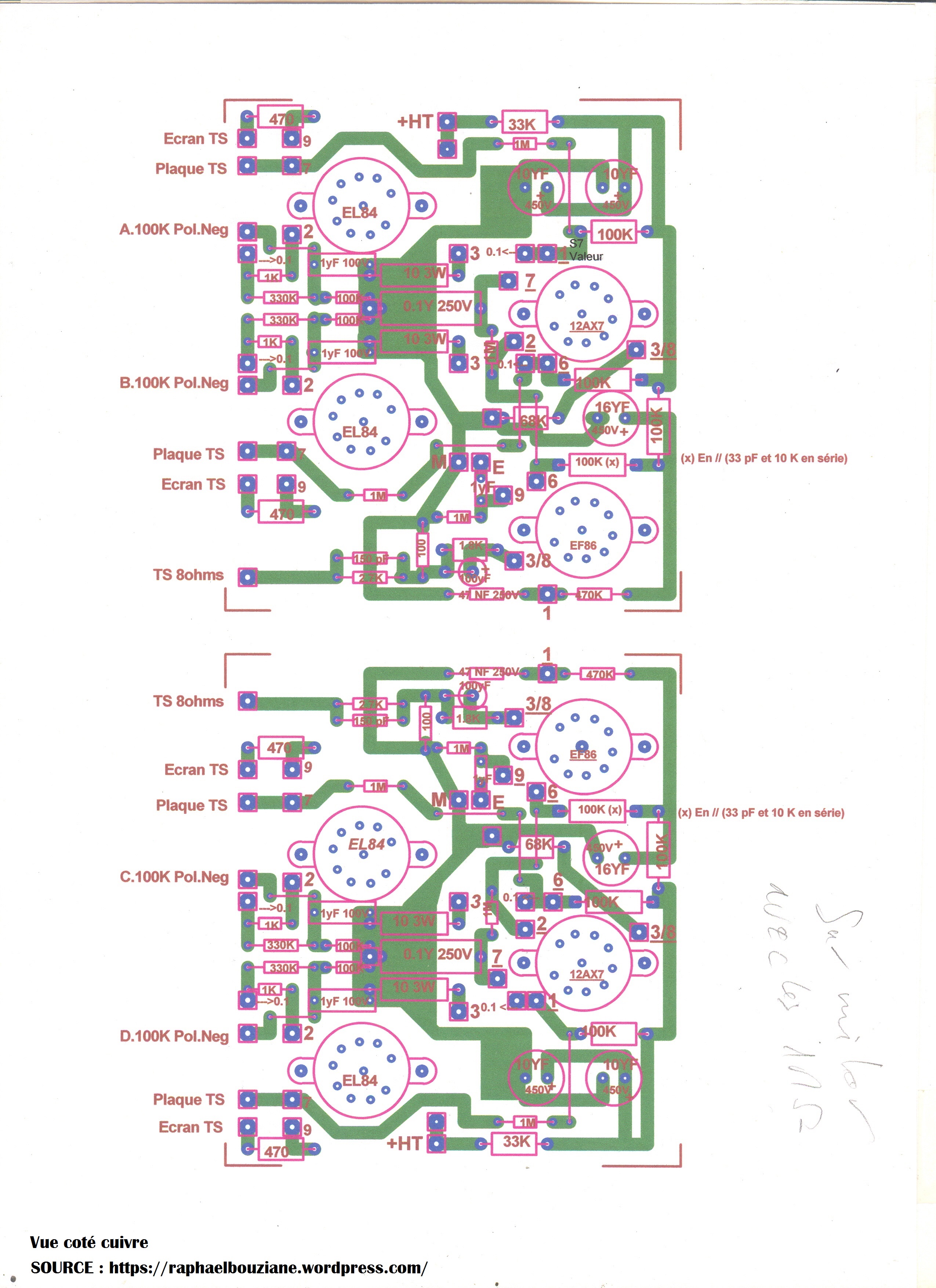

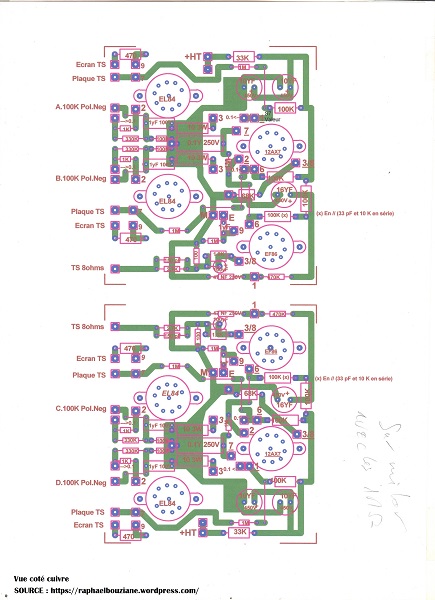

Ci dessous l'implantation des cartes ampli, vue côté cuivre:

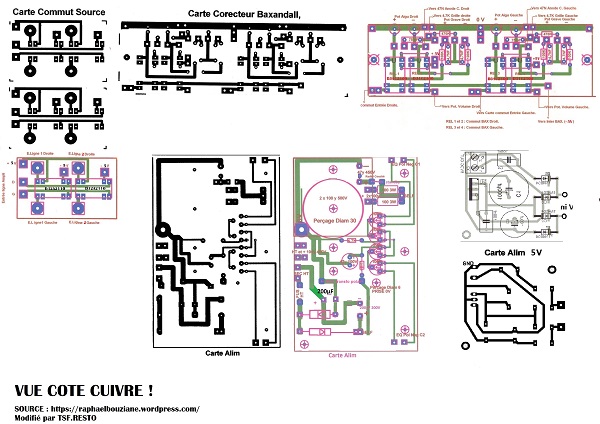

Ci dessous l'implantation des
autres cartes; vue côté cuivre:
Ci dessous le typon de toutes les
cartes; vue côté cuivre (à inverser pour l'impression):
Impression des Typons:
Après avoir contrôlé que l'échelle des typons était bonne, on peut imprimer sur papier blanc ordinaire pour valider que les composants iront bien dans les trous prévus.
Une fois le typon validé, j'ai inversé le typon avant l'impression sur transparent (compatible laser !). J'ai superposé 2 typons pour avoir une profondeur de noir qui soit suffisante, car je le trouvais pâlichon.

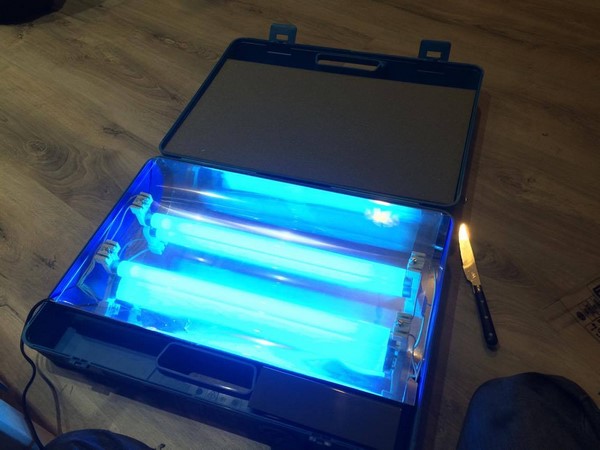

Un petit test : tout fonctionne (évitez de regarder directement la lumière UV)
Il est temps de commencer la fabrication des circuits !
