Maintenant que tout est en place, on peut commencer le câblage.
Il y a un ordre à respecter (c'est plus facile) que je vais détailler dans cette page.
On peut retenir quelques principes élémentaires:
- Durant le câblage, le châssis de l'ampli est uniquement relié à la terre, AUCUNE masse 0v n'y est relié. Au dernier moment, après avoir contrôlé l'isolement 0V - masse châssis, on tirera une ligne la plus courte possible entre le châssis et le 0V de l'ampli
- TOUTES les masses sont reliées en étoile au niveau du seul point de masse qui se trouve sur la carte d'alim
- Tous les fils conduisant de l'alternatif (chauffage...) sont torsadés et plaqués au châssis pour éviter la ronflette.
- Adapter la section des fils de câblage avec la puissance à y faire passer.
- Penser à bien isoler les RCA d'entrée, afin de respecter le cablâge de masse en étoile, la masse des RCA n'étant pas reliée au châssis !

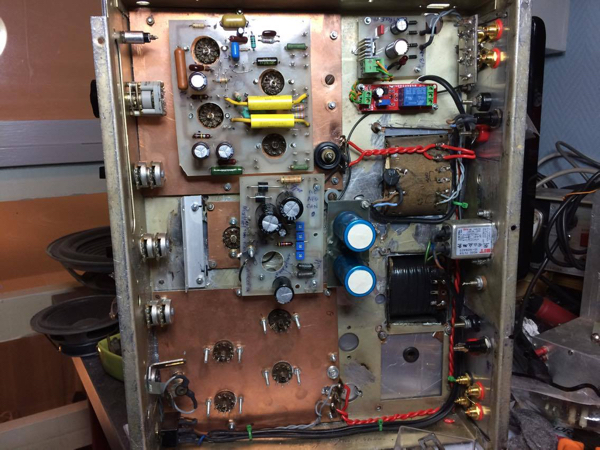

Voici une vue générale du châssis au début du câblage :
Les fils véhiculant le secteur sont des fils doublement isolés, par sécurité.

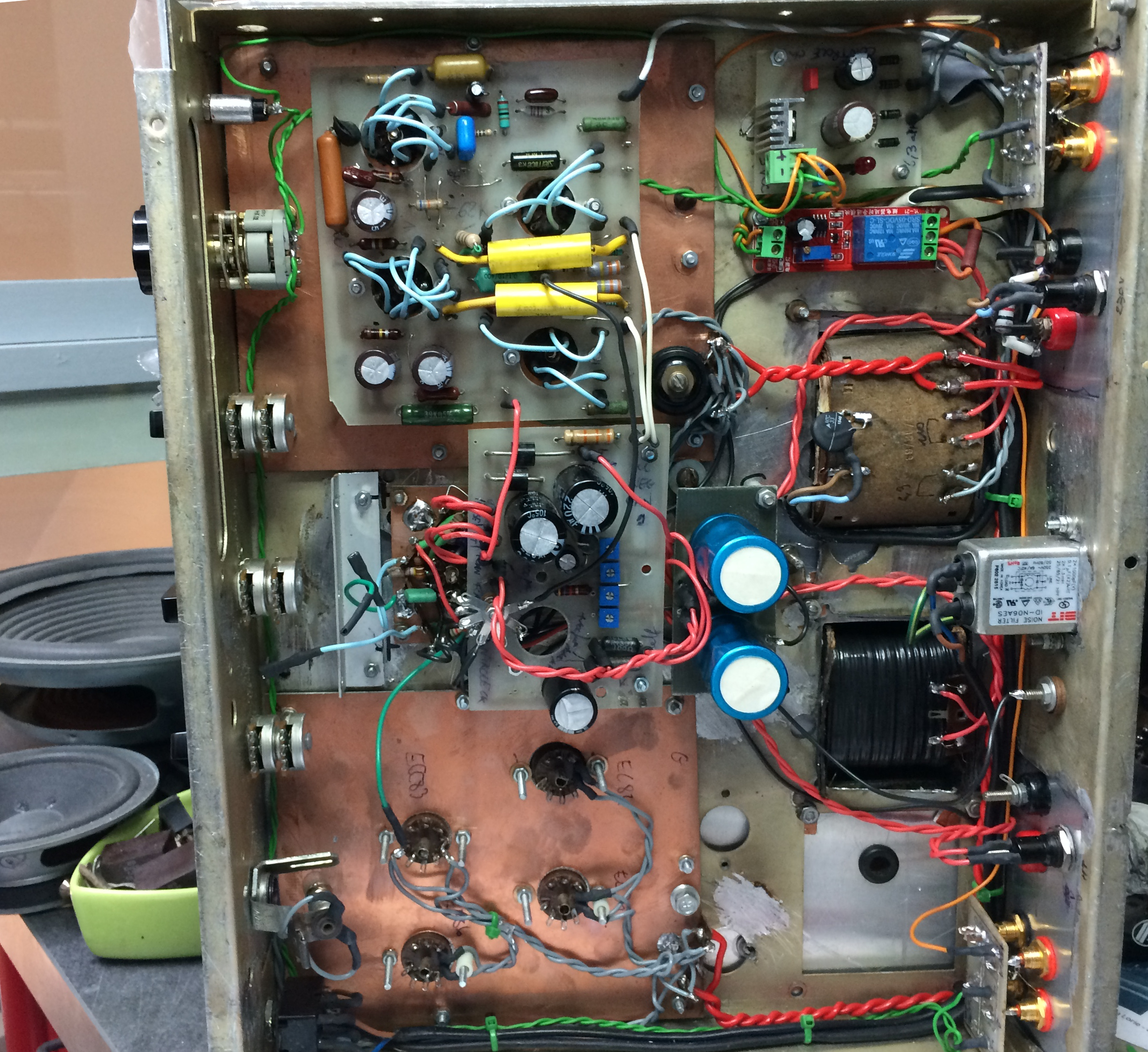

J'ai commencé par câbler tout ce qui est alternatif :
- La ligne secteur - fusible - interrupteur - varistance limitatrice de courant (NTC33)
- L'alim de la carte 5V
- Les arrivées 6,3V chauffage de fortes section
- la loupiote du voyant 6,3V
Voici comment câbler les cartes des entrées:
On relie la masse des RCA (isolées je rapelle) à un fil de masse qui ira rejoindre le point de masse en étoile.
On soude ensuite des fils de cuivre de 1,5mm² sur lesquels viennent s'enficher les cartes commutation:
On soude et on admire:
J'ai ensuite fini de câbler tout le 6,3V, ainsi que les lignes 5VDC (commutations) et la HT.

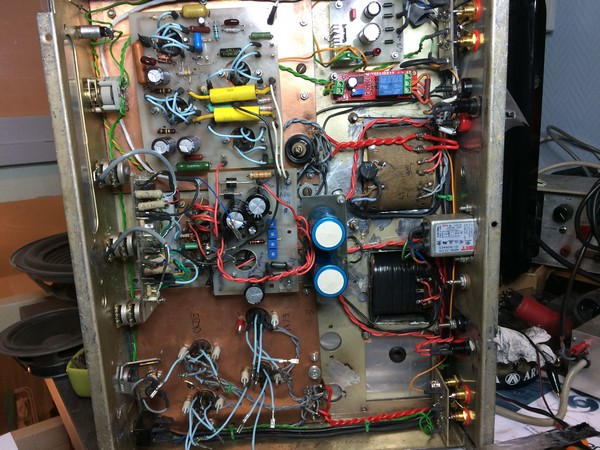

Voici comment sont reliées les cartes aux supports de lampes. Les connecteurs sont déconnectables facilement.
On continue de câbler les supports de lampes de l'autre voie.

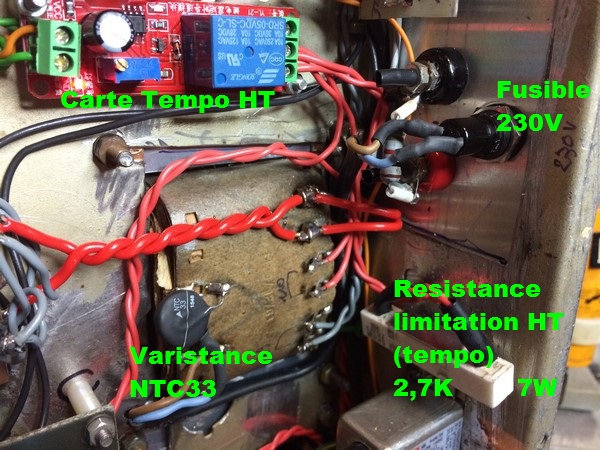

Une petite vue sur la carte HT, la varistance qui sert à limiter l'appel de courant au démarrage et la tempo HT avec sa chutrice (qui est court circuitée en fin de tempo)

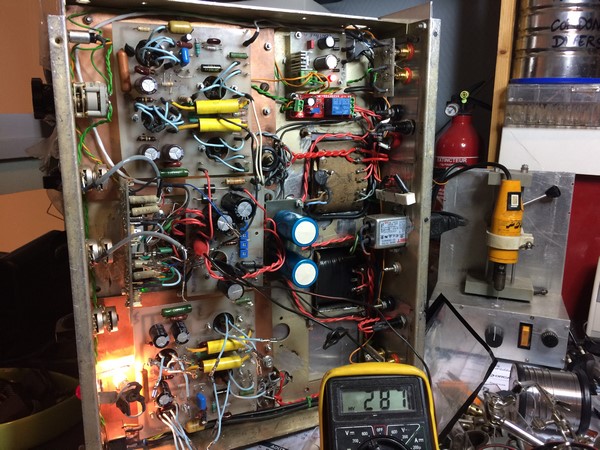

290V de HT à vide, tout va bien :

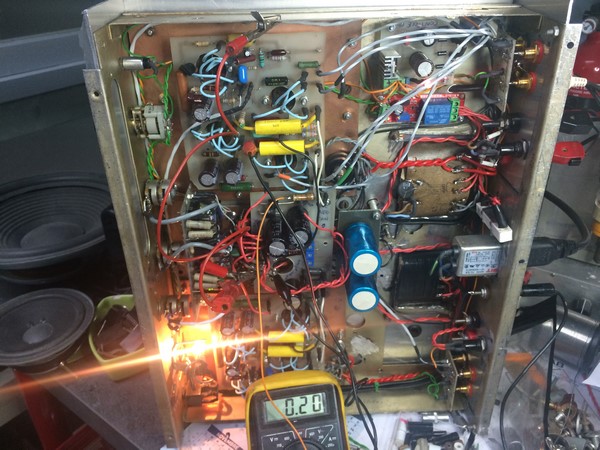

L'ensemble du cablâge est un gros fouilli : c'est normal, rien n'est encore ficelé ni terminé. Il y a des fils provisoires partout mais la voie droite de l'ampli est prête pour les essais !!
