Ajout d'un circuit
de blanking :
Ces lignes sont en fait présentes entre deux images, elles ne devraient pas être visibles, mais sur ces vieux TV le circuit d'effacement des retours trames ne parvient pas à les rendre invisibles, et elles finissent par recouvrir l'image.

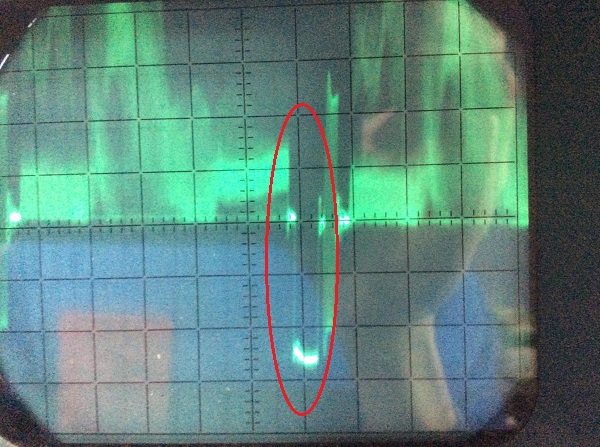

En visualisant le signal vidéo
issu du décodeur TNT, on visualise bien le signal télétexte à éliminer:
Par chance, Pierre G. a développé
un petit montage monostable à base d'ECC82, dont la description est disponnible ICI .
Je me suis simplement contenté d'adapter son montage pour mon TV.

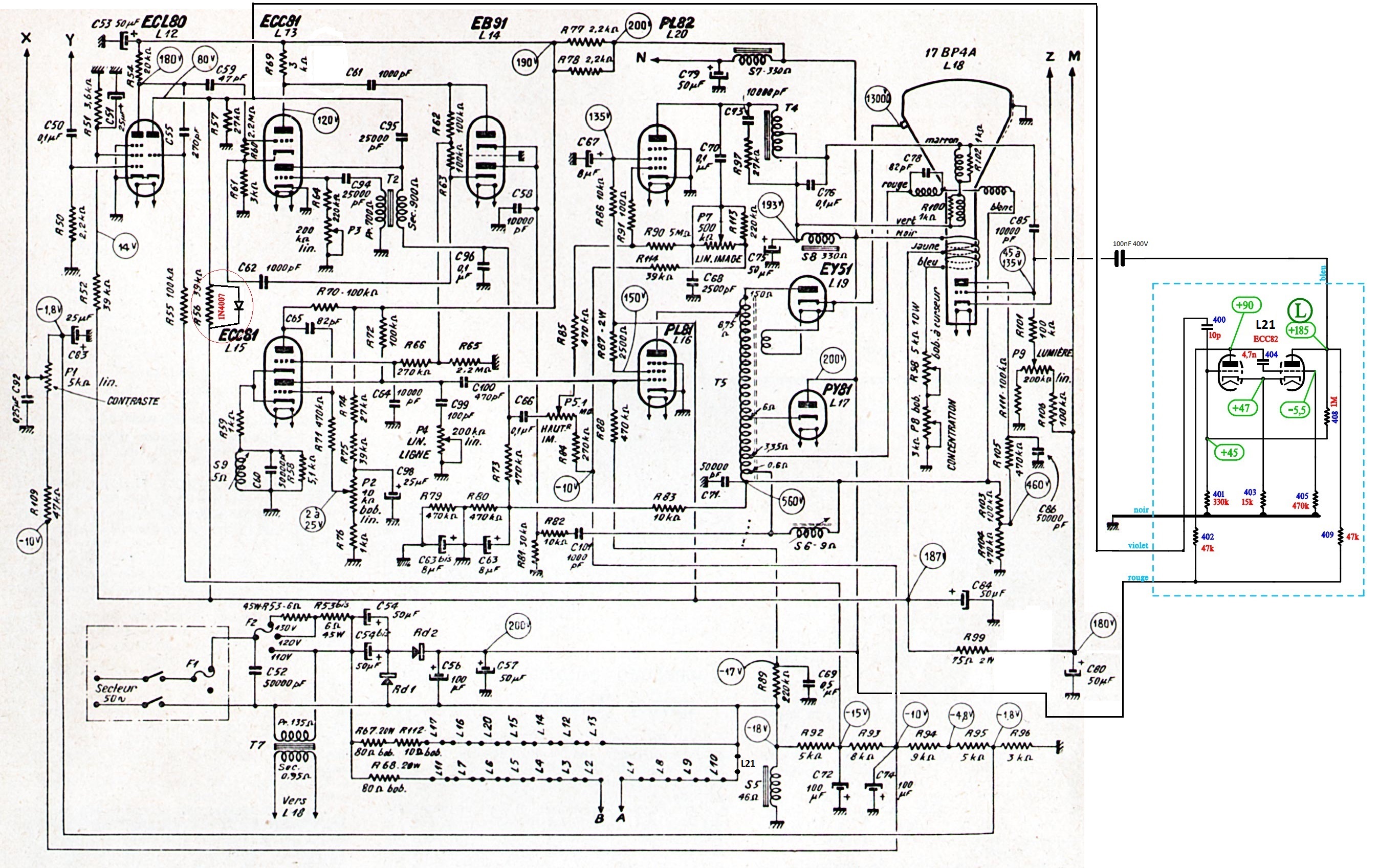

Le circuit de blanking a été rajouté au schéma, cliquer sur l'image pour l'agrandir:
Je me suis simplement contenté d'adapter son montage pour mon TV.
Le circuit de blanking a été rajouté au schéma, cliquer sur l'image pour l'agrandir:
La réalisation est relativement aisée.
J'ai pour ma part choisi de monter cette nouvelle lampe dans un support libre qui était présent sur le chassis du TV. Il y avait un trou, j'y ai vissé un support noval de récupération.
La nouvelle lampe ECC82 qui servira au blanking est celle située tout à gauche. La modification sera très bien intégrée !
Pour le chauffage de la lampe, j'ai sectionné un fil de chauffage allant à L11 (PL82 son) et j'ai intercallé le filament de la ECC82. La consommation de cette nouvelle lampe est quasi-négligeable dans la chaine de filaments d'autant plus que j'avais recalculé R68 en début de restauration et choisi une résistance chutrice un poil faible, c'est donc impeccable.

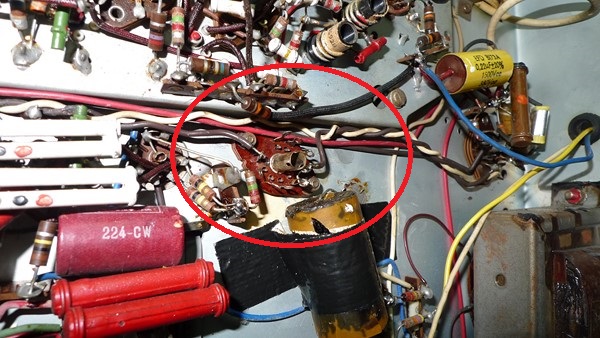

J'ai ensuite cablé les différents
composants. J'ai cablé assez serré en utilisant du souplisso rouge pour
éviter les courts circuits, mais c'est un luxe.

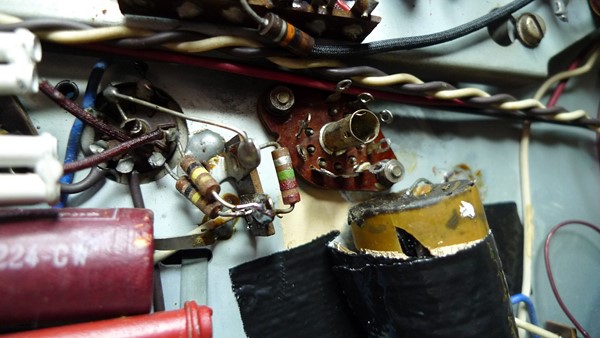

A noter que j'ai rajouté une barrette de 3 cosses soudée au chassis pour faciliter les connexions.
Lorsque celà était possible j'ai choisi des résistances anciennes -mais neuves) pour que cette modification soit la plus invisible possible.
A noter que j'ai rajouté une barrette de 3 cosses soudée au chassis pour faciliter les connexions.
Lorsque celà était possible j'ai choisi des résistances anciennes -mais neuves) pour que cette modification soit la plus invisible possible.
Il est temps de procéder à l'essai, j'ai réussi à faire fonctionner le modul du deuxième coup ! (suite à une confusion dans la prise de synchro)
Plus de traits parasites !
Tout ça mérite bien une petite video pour que vous vous rendiez compte du résultat ! L'effet stroboscope est dû à l'appareil photo.
